房屋外加蓋露天平台

位於新澤西州北部─紐約市郊區的一間裝修公司,經過多年的使用和測試,發現原本露天平台所使用經過壓力處理的木構架,質量和穩定性似乎越來越差,常常會發生木材隨著時間而偏移的情況,這種問題不僅導致後來需要耗時修復,而且最讓人挫折的是,原來施工時精美的工藝隨著木材原料的收縮、翹起和扭曲而變質,產生不平整的表面、接合處的偏移和鬆散的角接金屬。

輕鋼架建構露天平台的優勢

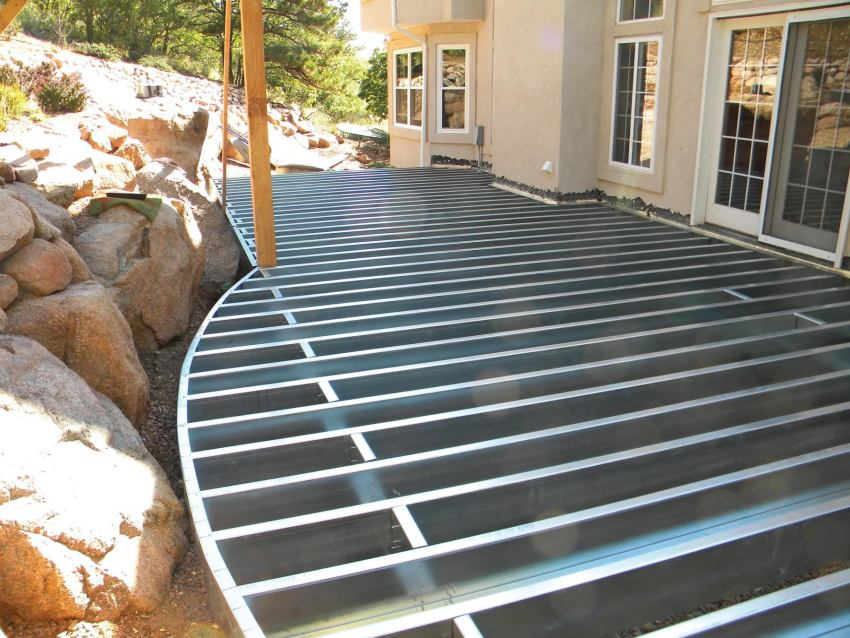

後來決定更換結構原料,改用輕鋼構架系統。優點是每個冷軋鋼構件都是完全筆直的,並且可以確切地預製成指定的尺寸。與原本使用的木構原料相比,輕鋼構安裝後不需要再經過加濕處理、托樑深度測量和進行磨平等的事後處理動作,就能使完工後的露台框架能夠平整。

不僅如此,輕鋼構件不像木構材料會被跨度的限制所束縛,與木材相比,鋼鐵的跨度能達到驚人的距離。如果要延伸木構架的跨度,就必須增加支撐樑柱的數量,然而另一方面,要增加輕鋼構的跨度只要更改鋼材的規格,以適合項目的設計要求。

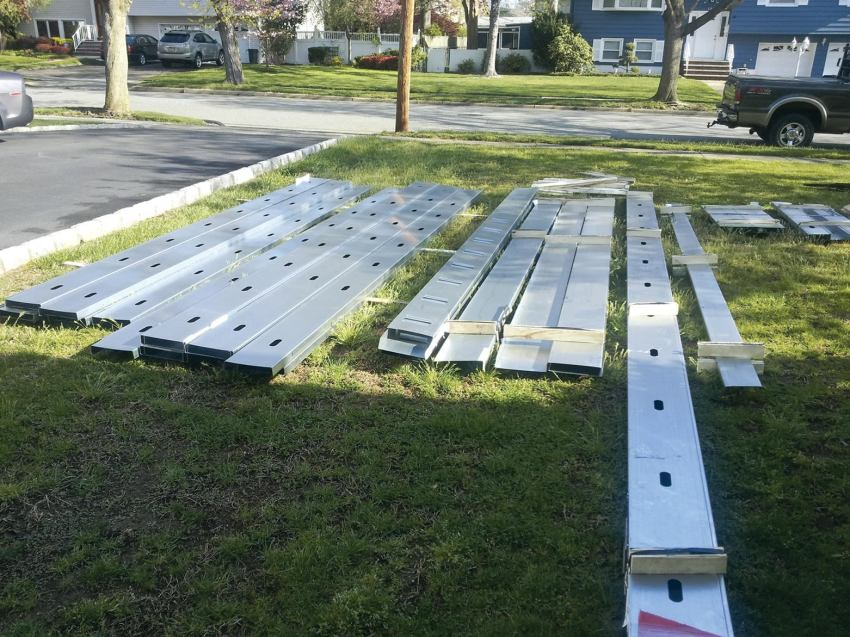

輕型鋼的另一個優點是,可以預製幾乎所有長度的構件並且都經過精確地裁切, 因此不需要在現場切割材料,這樣一來可以減少框架材料的浪費、施工後的清理工作,並且降低了碎屑的清除成本。除此之外,與木構架相比鋼製框架的重量更輕,因此組裝起來也更容易,工作人員可以事先在地面上搭建一些小型結構,像是樓梯中間的平台,然後再將它簡單地提升到支柱上。鑑於其重量輕,通常只要兩個人就能放置28或30英尺的大樑,整個500平方英尺的露台框架可以輕鬆地被移動、放置和擺正。

對於許多想使用輕鋼構的承包商而言,成本也是一個很大的考量,雖然在大多數的情況下,鋼製框架材料的單價成本是高於木材的,但是通常在類似規模的露台建造中,輕鋼框架所需使用的材料卻相對地較少,因此根據個案設計的不同,最終的總體成本往往甚至與木構框架差不多。

建造輕鋼框架所需要的人工成本是高於或低於木製框架,取決於許多因素。對於大部分的設計而言,鋼材結構的搭建速度更快,因為在施工現場不需用到任何切割,只要將預製好的構件分類組裝,唯一需要的工具是無線電鑽和螺絲起子;沒有像安裝木構框架一樣複雜的程序,還需要壓縮機、空氣軟管和電鋸。

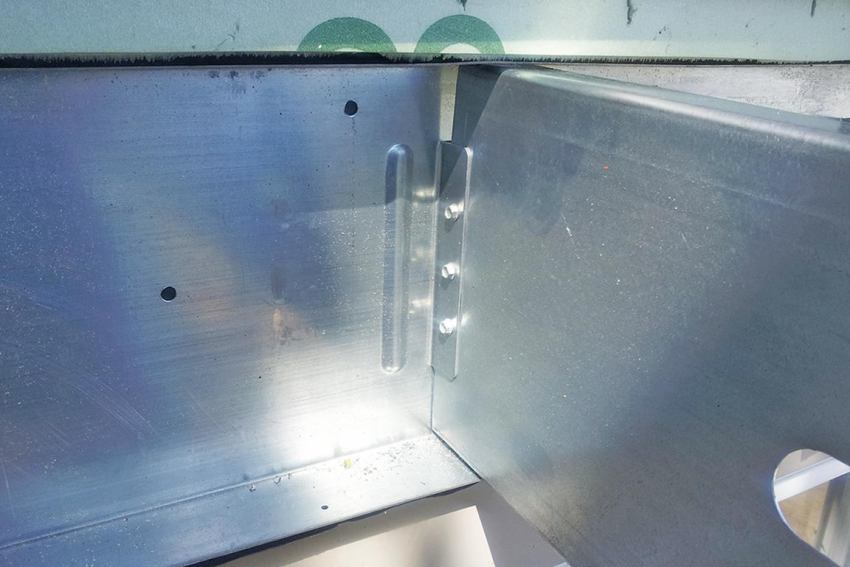

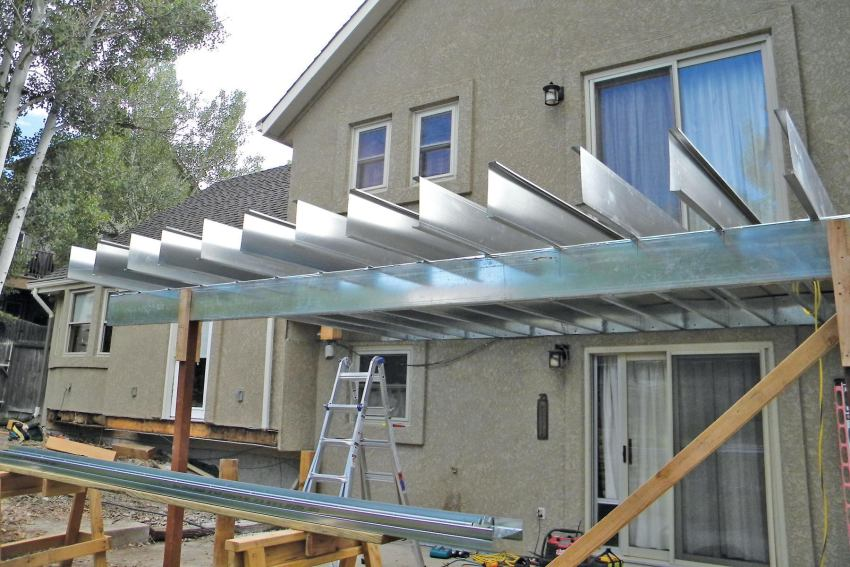

輕型鋼樑或支撐樑通常分為單層或雙層,單層輕型鋼樑是一個托樑和在其周圍嵌入並用螺釘固定的軌道,不過由於它是由兩塊鋼組成,因此與木構樑可以支撐的長度相比,其跨度長得驚人。而雙層輕型鋼樑其實也是相似的構成,唯一的不同之處在於,每兩個托樑會先固定成網狀,然後再將其和軌道安裝在一起。螺釘通常以12英寸的間隔距離穿過頂部和底部相互連接的零件,輕型鋼樑能夠在長跨度上承受巨大的載重,因此經過妥善設計的鋼樑結構可以減少所需的支撐柱數量。使用輕型鋼構架來建造露台是一個創新且明智的選擇,不但能在穩固的框架上構建平台使它們長期保持良好的樣貌,並且有更少的機會需要修復或重建。

上漆前 上漆後





曲型天花板結構

Duty free Upgrade – T2, Melbourne Airport

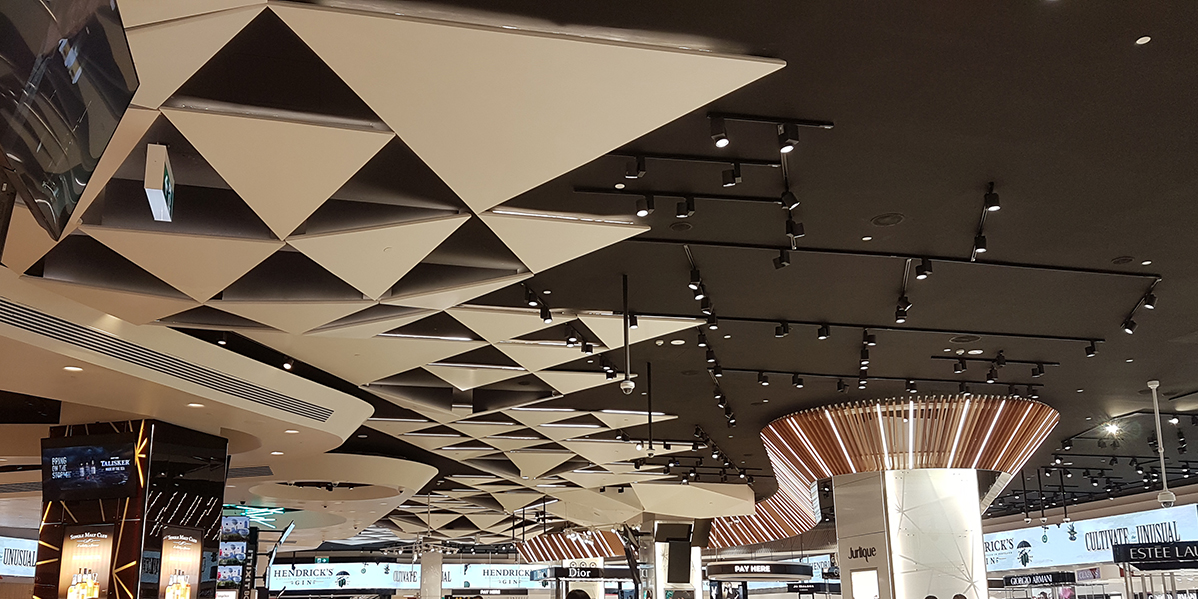

作為澳洲墨爾本機場升等免稅店的一部分,在建築上採用了充滿活力及鼓舞性的天花板設計,為國際航站大樓的悠久歷史增添了新的樣貌。SBS Group在製造標誌性和獨特性的天花板方面有著豐富的經驗,因此獲得承包這項訂單。

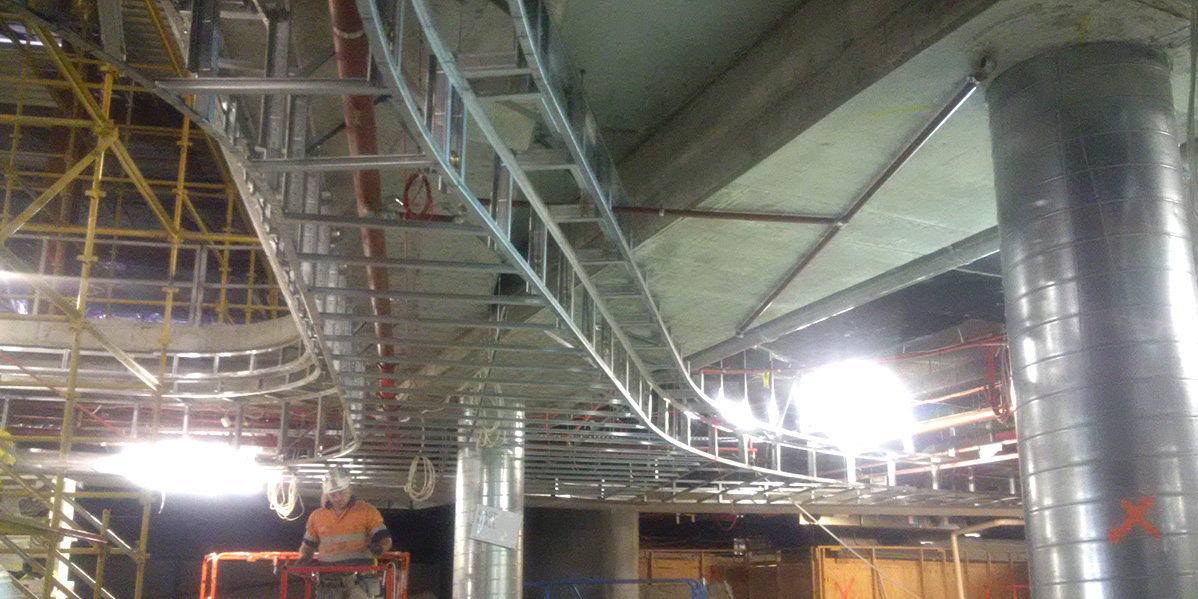

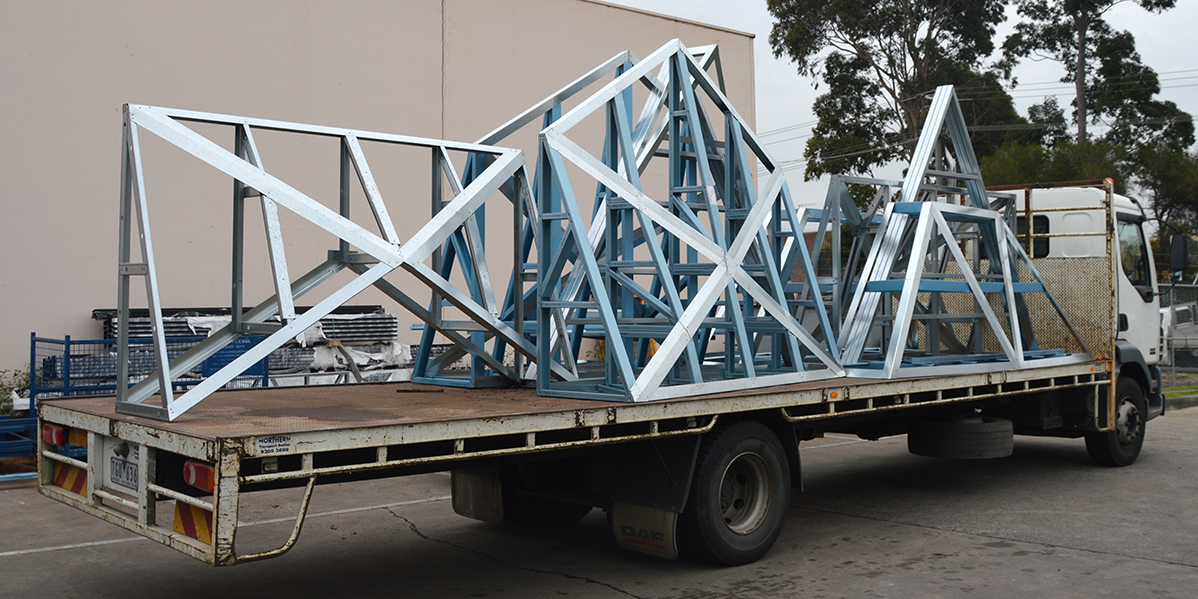

此案例使用輕型鋼結構系統,將框架分段製造以達到最小的誤差,預製的天花板結構送達現場就能準備立即安裝,整個過程是一種比固定構建法更加簡便、快速且準確的製造方法。整個結構框架是經過定制設計的,使它可以在有灑水器的部份懸空,並且可以直接安裝固定石膏板或MDF內襯板,整合了多樣性的服務有助於為石膏板承包商節省時間和金錢成本。

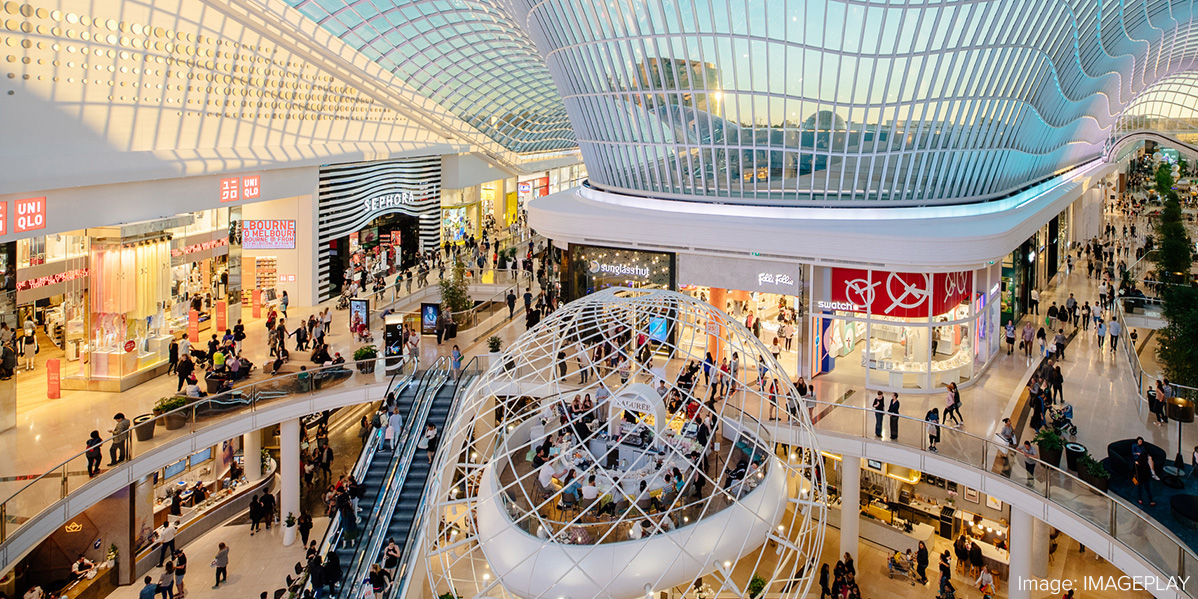

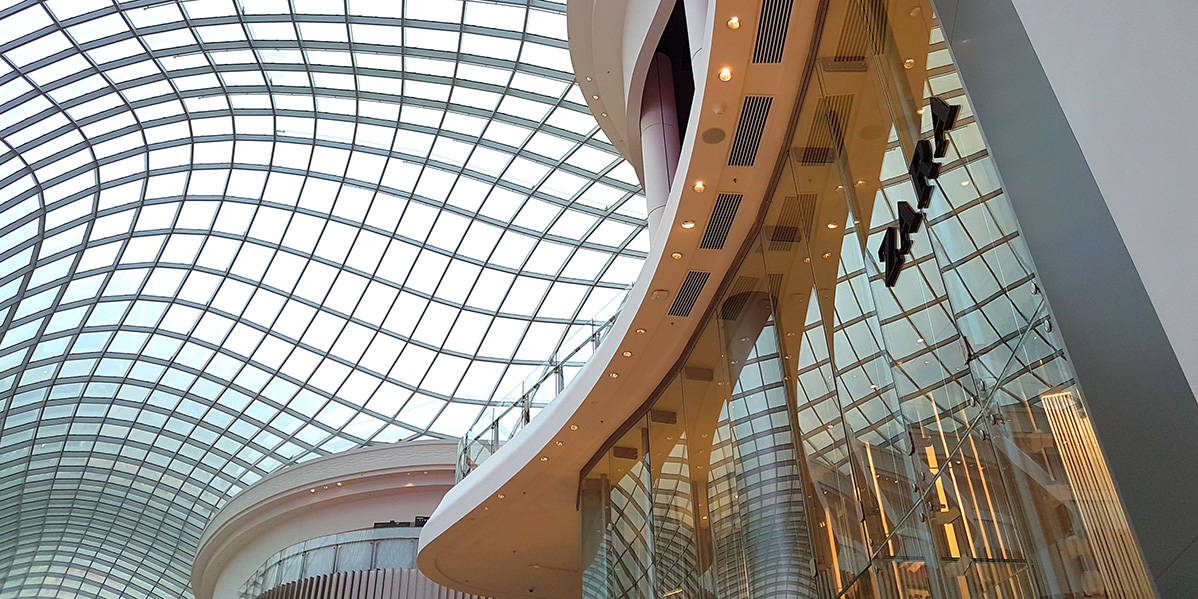

Chadstone Shopping Centre – Stage 40

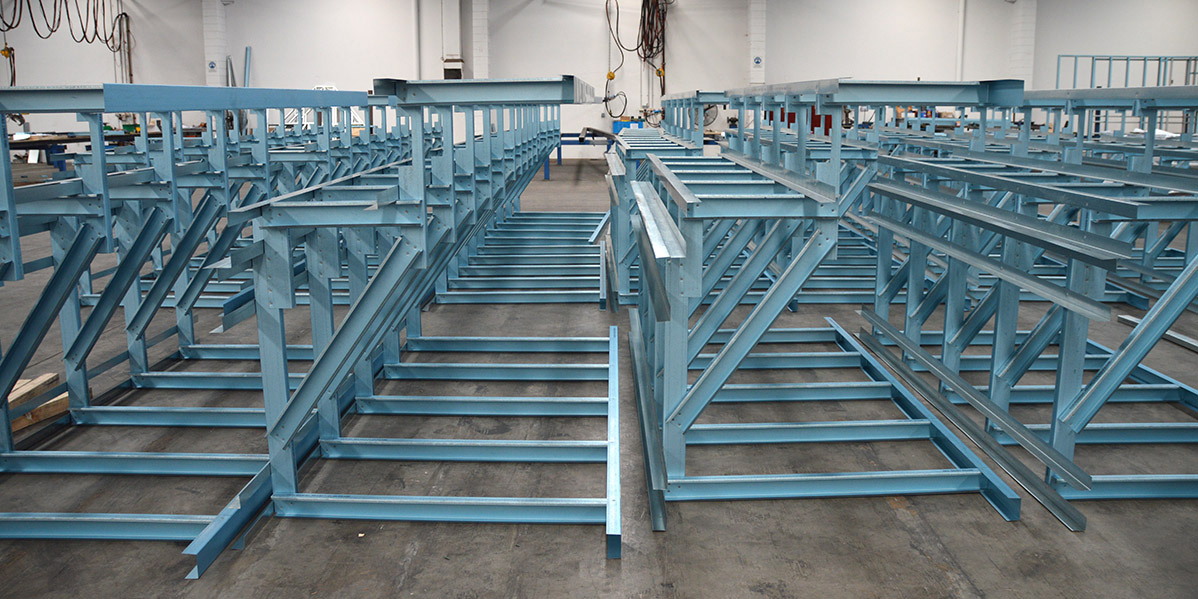

自從上一個Chadstone Shopping Centre的整修合作十分成功之後,該工程的建築商建議將SBS Group輕型鋼架系統用於同一商場Stage 40的翻新。SBS Group 與石膏板承包商有著密切的合作,提供各種類型預製的輕鋼構架,包括複雜彎曲和一般的直式框架。SBS Ultra框架系統具備了詳細的工程設計,具有出色的懸臂負載能力,取代了傳統且昂貴結構鋼的使用。

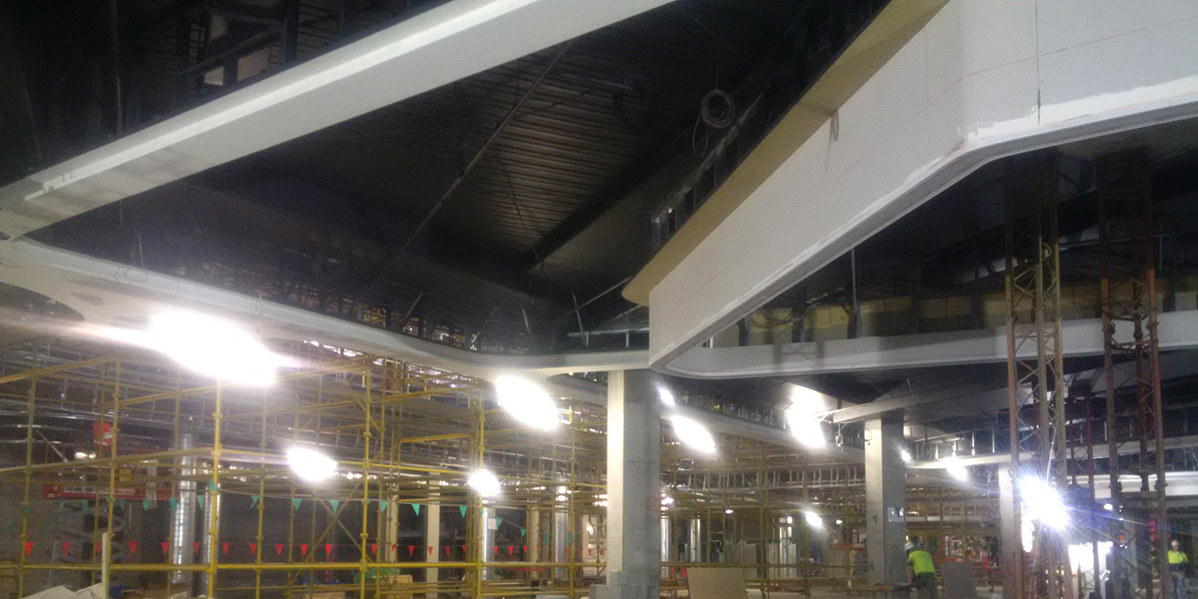

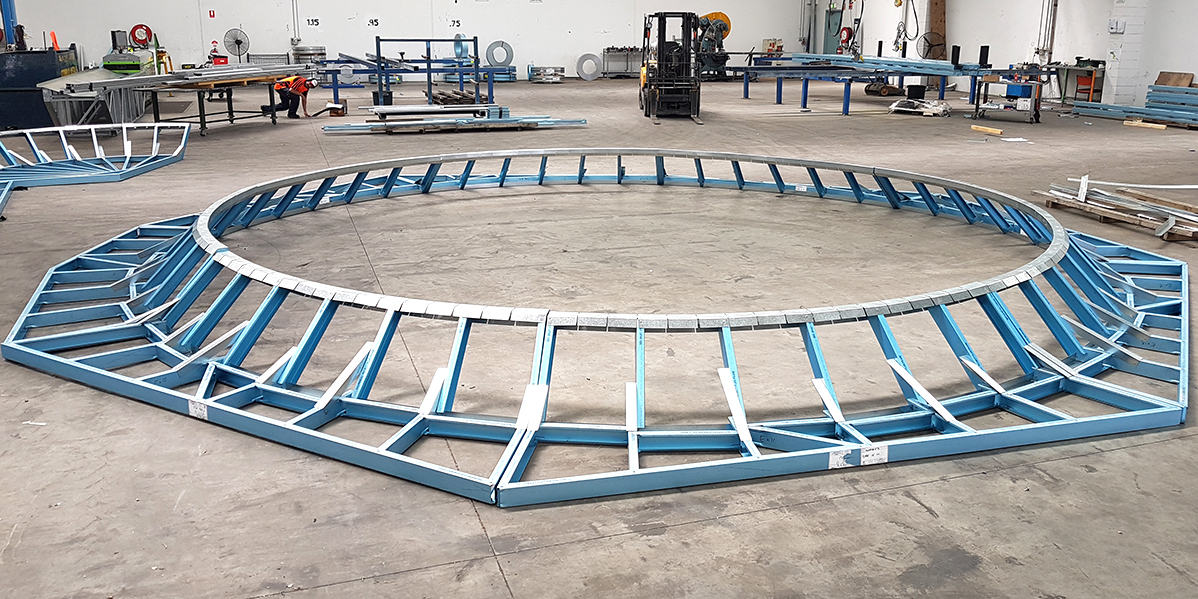

框架沿著兩個或三個方向彎曲,並且根據所需的合併服務而設計,內襯的石膏板通常能夠直接固定在結構框架上。使用靈活的框架連接系統,可以快速且輕鬆地組裝輕型鋼框架,因此施工現場不會形成浪費或剩餘的切割材料。使用EWP來進行安裝還能節省大量的鷹架搭建成本。





資料來源:
Professional Deck Builder (PDB)
SBS Group



作者:2020/9/1 888營建互聯網 tung編譯
