手繪時代

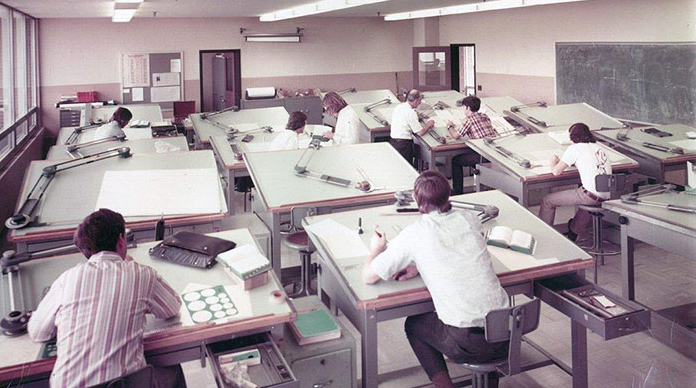

許多工程界的前輩應該對此畫面應該很有印象吧!
早期在還沒有電腦繪圖軟體問世前，許多工程圖就是由人工一筆一畫的刻劃出來，講的是謹慎、細膩、耐心的大考驗。
CAD時代
直到Autodesk公司開發出AutoCAD電腦輔助設計系統後，才逐漸取代傳統手繪年代的製圖方式，提升了許多繪圖上的速度及效率。
CAD 是｢Computer Aided Design｣ 的縮寫，走進CAD時代代表著地球人基本上甩掉圖板再也看不到手繪圖紙的這個年代。
CAD最早的應用是在汽車製造、航空以及電子工業的大公司中。CAD的操作技術從那個時候起經過了許多演變。這個領域剛開始的時候主要被用於產生和
手繪圖紙相同的圖紙。電腦技術的發展使得電腦在設計活動中有更多技巧的應用。

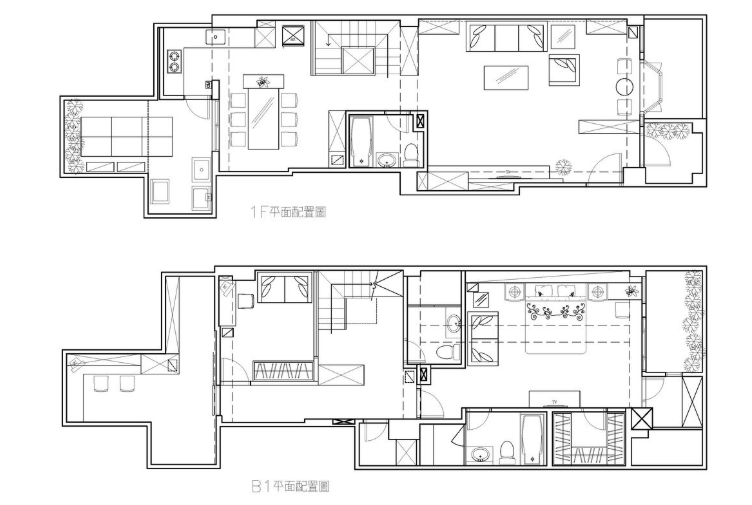

CAD示意圖 (來源:網路圖片)
BIM 時代
從CAD時代再躍進至BIM時代，讓繪圖技術更聰明，更有效率。下面就來為各位介紹什麼是BIM?
建築資訊模型（Building Information Modeling，簡稱BIM），被定義成由完全和充足資訊構成以支援生命週期管理，並可由電腦應用程式直接解釋的建築或建築工程資訊模型。
如果用簡單的解釋，可以將建築資訊模型視為參數化的建築3D幾何模型，此外這個模型中，所有建築構件所包含的資訊，除了幾何外，同時具有建築或工程的資料。這些資料提供程式系統充分的計算依據，使這些程式能根據構件的資料，自動計算出查詢者所需要的準確資訊。此處所指的資訊可能具有很多種表達型式，諸如建築的平面圖、立面、剖面、詳圖、3D立體視圖、透視圖、材料表或是計算每個房間自然採光的照明效果、所需要的空調通風量、冬、夏季需要的空調電力消耗等等。
BIM示意圖 (來源:網路圖片)
時代的交接
在CAD 時代，有些手工時代做過的工作仍然要做，例如統計工程量；有些手工時代用過的工具仍然要用，例如設計手冊。
同樣，當進入BIM時代的時候，有些在CAD時代做過的事情仍然要繼續做，比如結構計算；有些CAD時代用過的工具仍然要用，比如效果圖套件和模擬圖套件等。
兩者的差異
現在，就來講講CAD和BIM到底有些什麼不同。
CAD 如Word，BIM 如Excel。從兩個時代各自使用的主要工具層面來分析，這麼比喻可能是一個比較容易理解的方法。同樣一張財務報表，放在Word 裡面和Excel 裡面看起來是一樣的，但是如果變動其中數字時，可就不一樣了。
如果我們改變了Word 裡面的某個數字，其他關聯數字是不會自動改變的，需要人工逐一去做相對應變化。而在Excel 裡面就不一樣了，因為除了我們看到的報表表面以外，報表後面的數據是由不同的公式關聯起來的。因此，如果在Excel 裡面動了某個數據，所有關聯數據都會按照預先設定的公式自動變化。
人們一般透過不同的視圖來表達建築物，如平面圖、立面圖和剖面圖等。CAD 時代，設計師分別畫不同的視圖；BIM 時代，不同的視圖從同一個模型中就可以得到。如果我們單獨來看兩者的平面圖或者立面圖的時候，它們也是一樣的；但是當我們改變其中一個門和一堵牆的類型的時候，CAD 可能需要逐個修改平立剖面等圖紙，而BIM只要在模型中修改相應的構件就行了。
同時，在設計建造過程中，設計師還要做結構計算、節能計算、工程量統計等工作，在CAD 時代，每個單項的調整都需要逐個修改不同的計算模型，以反映該單項調整對其他各項建築指標的影響。當我們進入BIM 時代的時候，表達建築物的模型可以直接用於上述計算，每個單項的調整都只需修改唯一的模型即可，BIM實現了繪圖軟體的高度自動化運算功能。

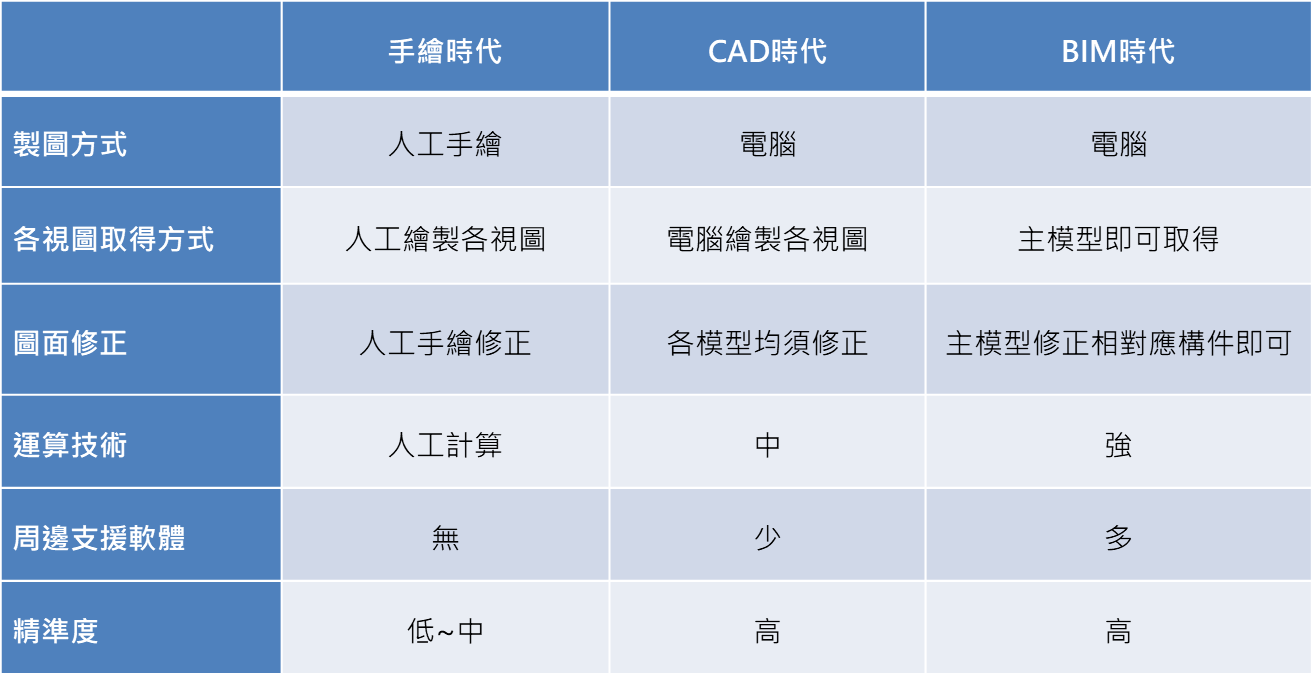

各時期繪圖技術差異比較表
來源:888營建互聯網
