延續上一篇「模板的種類已經這麼多,為什麼工程界還是獨鍾木模?」  的模板發燒話題,大家一定很想知道,現在台灣真有廠商使用木模以外的模板施工嗎?



答案是有的!而且建案陸續在進行中。

規格化模板的施作方式比起傳統木模簡單,新進的學徒也能快速上手,能改善業界現在缺模板師傅的現象,也有助於為模板業注入新血。









  • 採用系統模板的好處:

(一). 能夠節省材料,採用金屬或是塑料強度高,加固與支撐可以減少。

(二). 增加使用次數,重覆使用避免大量廢棄物造成汙染。

(三). 作業便利,可以省去裁切、拔釘工序。

(四). 工期較短,規劃順暢採預組裝工法可以縮短工期。

(五). 拆模後混凝土面品質良好,因為漏水泥漿少,強度大大提升。







  • 早期開發的系統模板存在缺點:

(一). 模具材質為金屬,需為每個個案開發模具,相對成本提高。

(二). 對小型工程及複雜之結構體施工,較不符合效益。

(三). 收尾封模時,若有些許誤差,無法用木料結合收邊角。

(四). 結構完成面平滑,若要上塗料貼磁磚,需多一道打毛工序。

(五). 金屬材質因重量較重,單靠人工無法組裝組立模板,必需配合機械進行施工,成本提高。

(六). 必須依靠脫模劑才好脫模,恐會影響二次施工的品質。





  • 新式系統模板改善缺點分析:

(一). 模板尺寸多可以處理多種結構問題。

(二). 複合材料製造握釘力強,非“尺寸點”可以結合木模施工。

(三). 結構完成面“非光滑性”,易於磁磚貼合與上塗料。

(四). 模板不上脫模劑,可以避免結構水泥吸附油質破壞貼合效果。

(五). 積木式模板可以採粗工組裝,化解缺工問題,確保工期。

(六). 兼具環保優點,材料100%回收再製,可以大量降低工地汙染物

(七). 模板生產與施工總碳排放比木模板省下90%以上。

(八). 獲得台灣建築中心認證合格的優良建築新工法。

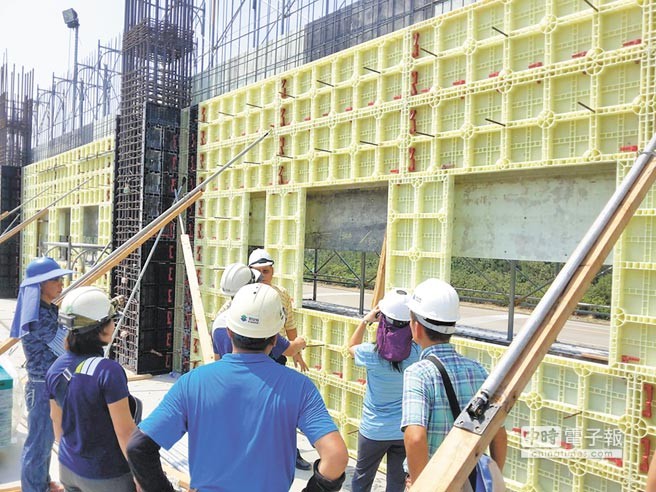

複材系統模板(非俗稱塑膠模板)

複材系統模板及其組件的設計充分考慮安裝的方便性,模板組合採用手柄扣合,模板重量每平方公尺約15Kg。



LFT-D長纖維增強熱塑性模壓成型技術製造,抗拉強度達526kg/cm²,抗灣強度達1,139kg/cm²,熱變形維持在正負0.03-0.08%(表5-2-1),耐燃測試達到國際標準UL94 HB 等級,不自燃、不助燃

可以說是目前系統模板中最輕量化的模板,密度1.12,但強度無法達到鋼模的強度,施工過程還是必須用貫材背撐固定以減少變形。

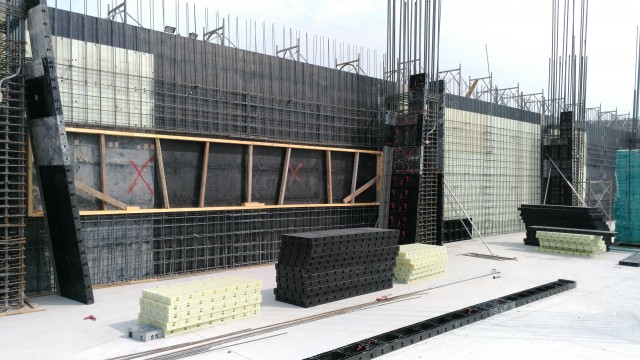

由木模施工到全系統化模板施工中間還有一段師傅們要適應的過渡期,目前發展出了複合式工法,也就是將木模改成複合材料模板,但所有的支撐還是可以用木模的工法進行,降低施工門檻。







所有模板組件都是規格化,可配合軟體先做詳細的施工排程規劃,預估材料、工期與經費。

靈活調整變更設計,方便展示變更,也可以掌控施工進度。就工程界長遠的發展來講,系統化的模板可能是未來的趨勢。

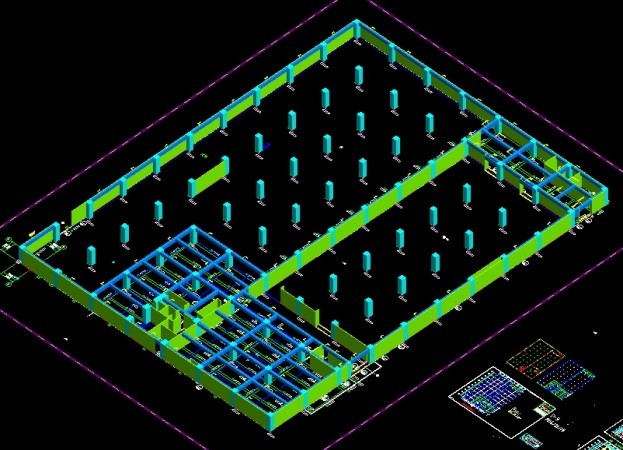

電腦預先計算模板數量

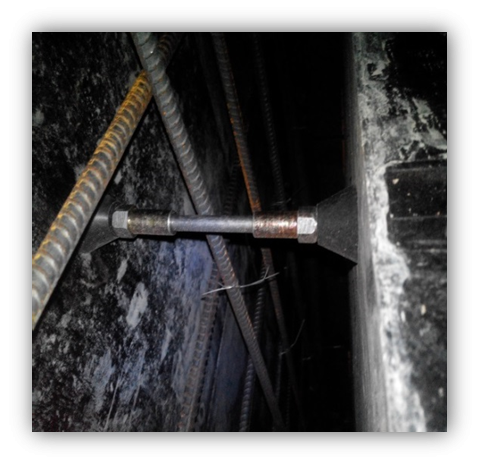

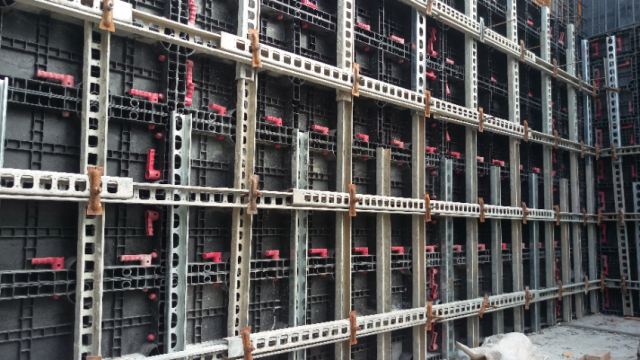

目前施工所需要的大小五金都跟木模相同,不會變更施工師傅太多習慣,可以讓師傅快速進入施工狀況,所需的鐵擋、緊束器、蓮霧頭及支撐件與冠材,簡單的說就是將木模板改換複合材料模版,但減少了釘子、鋸子、鐵鎚、鐵撬等,施工現場乾淨、整齊、安全多了,也可混合木模使用。模板背後壓條、側向支撐及垂直支撐,與木模幾乎完全相同。










若部分結構設計尺寸特殊,無法用複材系統模板組合,可再配合木作釘組,唯電源盒子還是可以釘在模板,但建議固定在鋼筋上避免損傷複材板。







一起來看看在台灣的施工案例吧

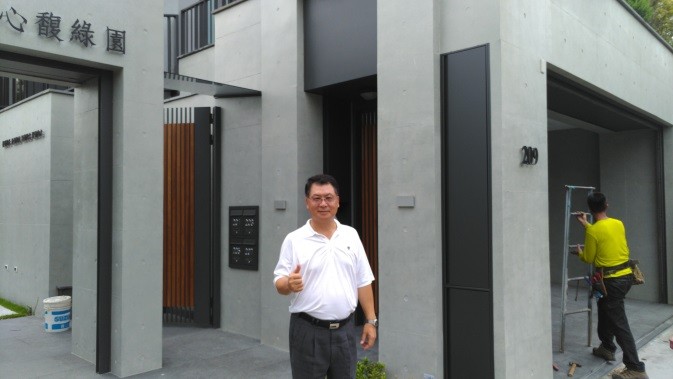

台中南屯區聚德建設心馥綠園建案

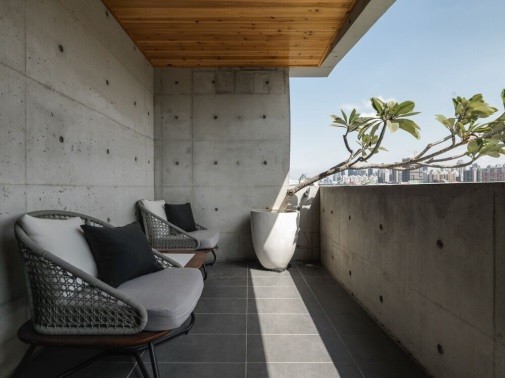

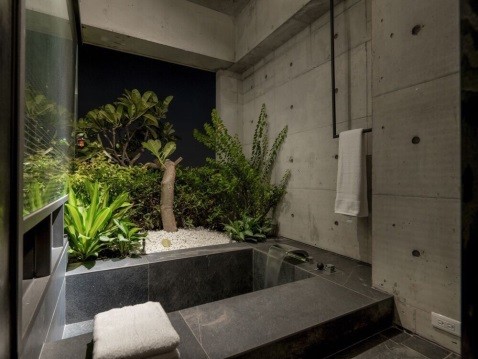

台中南屯區聚德建設心馥綠園建案,採用半系統施工,內牆油漆處理,外牆塗料處理,樓梯採懸臂式工法,庭院採用清水模工藝,屬高級別墅建築

台中南屯區福門企業
台中南屯區福門企業

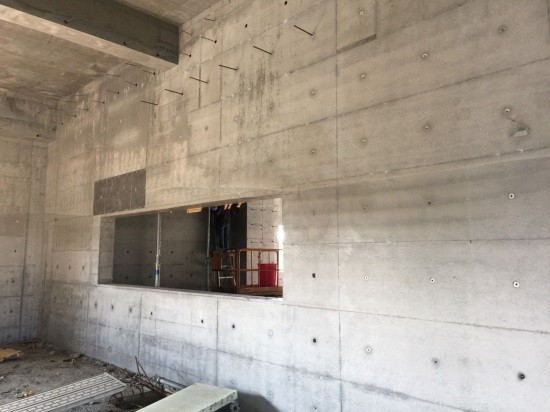

 台中南屯區福門企業住辦新建工程,採用純清水模施工,施工完成不再做任何修飾,只加以裝潢而已,節省了大金額泥作費用





彰濱鹿港區義力營造翔富工廠

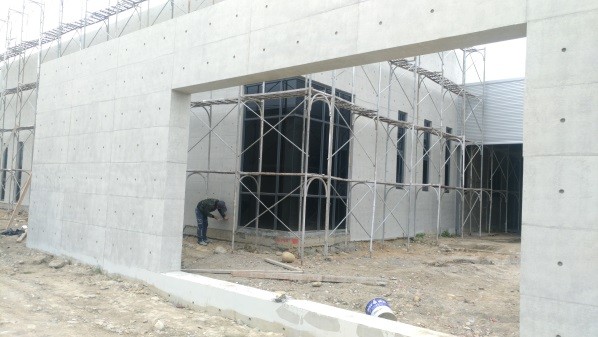

彰濱鹿港區義力營造翔富工廠新建工程,採用二級清水模施工工法,外牆採塗料施工、內牆大部分採用清水模原味,不做其他修飾





彰化鹿港海味珍餐廳

彰化鹿港海味珍餐廳,採用一級清水模施工,結構完成面保留原味,外表進行保護美容而已





彰化隆泰工程漢寶大排改善工程
彰化隆泰工程漢寶大排改善工程

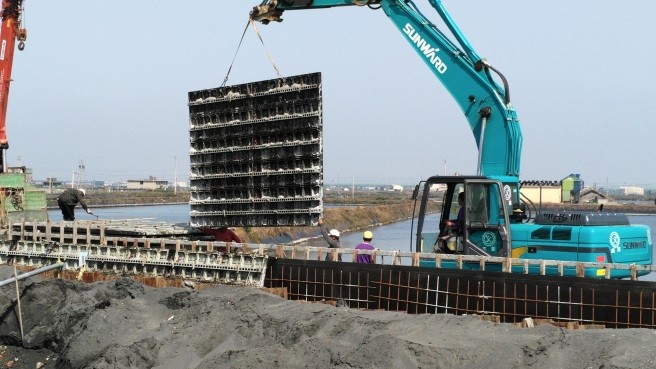

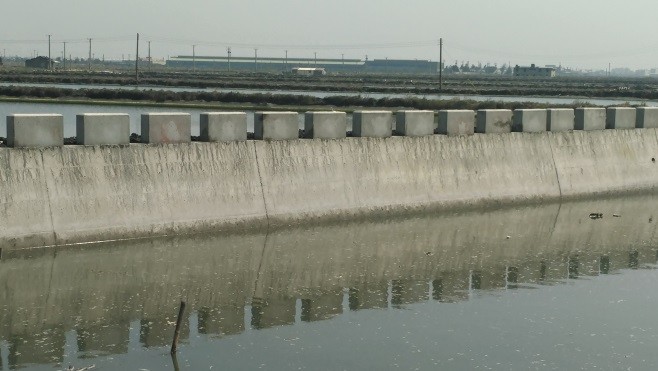

彰化隆泰工程漢寶大排改善工程,施工面長約三公里,高3米2,總面積約一萬平米,採用120米系統模翻轉施工

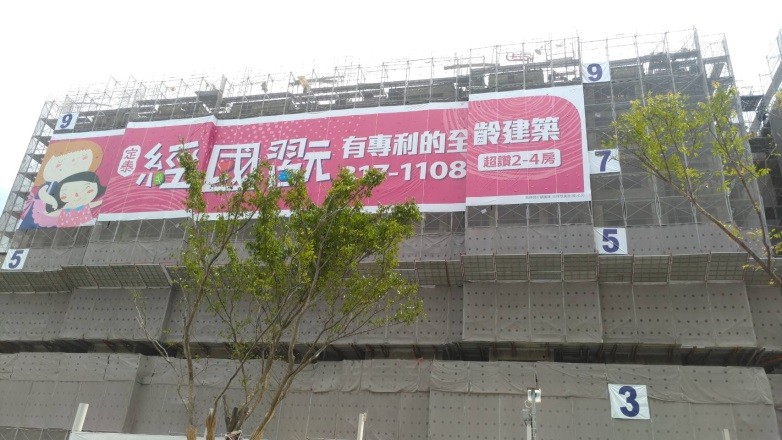

桃園經國路經國翫大樓工程

桃園經國路經國翫大樓工程,此住宅大樓共有四棟,從b3到15及19層,採用複合材料與合板合併施工(簡稱半系統施工),工法運用得當從第五層起達每月完成二層的水準







模板工程是假設工程,在營建工程過程中,進場最早,退場也早,扮演開幕的角色,相當重要,但是往往模板承包商受傷虧損的很多,主要原因是這行業科技技術觀念不足,少有廠商願意在施工前進行施工排程規劃,造成在現場施工品質、安全、程序管理及觀念上常常出問題。目前台灣模板市場80%為獨有的傳統木模施工,使得施工技師一直在鋸跟釘,技術上無法提升,又因為營造單位習慣後處理,用貼磁磚修飾完成面,使得系統模板的市場一直沒有進展。



市面上若能夠出現更多種類新式模板,讓施工簡便,環境更安全,相信可以吸引更多人員投入,讓從業人員文化水平提升,讓施工更有品質、施工環境更安全,且讓工序更精進。



期望新式模板改變人們的觀念,讓模板工程不再令人覺得是一種危險、髒亂而且薪水少的行業,而是一種技術性的行業,是一種工藝,讓e世代嚮往的專業領域。













參考文獻:國內建築模板工程採用新工法之問題分析(卓利彥、楊智斌)

資料圖片:易安特模板








模板系列文章旨在提升模板施工的安全性與為營建產業引入新的工法,改變現有模板施工較危險與缺工的現象,888邀請您一起改變營建業現況。若您也有模板相關的工程經驗想分享,歡迎投稿至marketing@888civil.com
