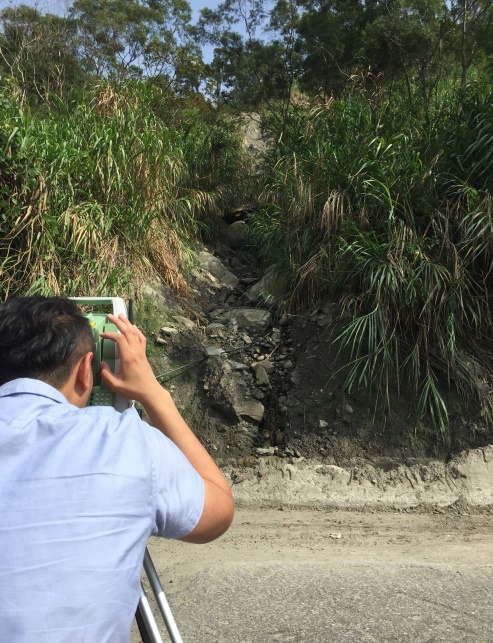

▲傳統測量方式:耗時、風險高

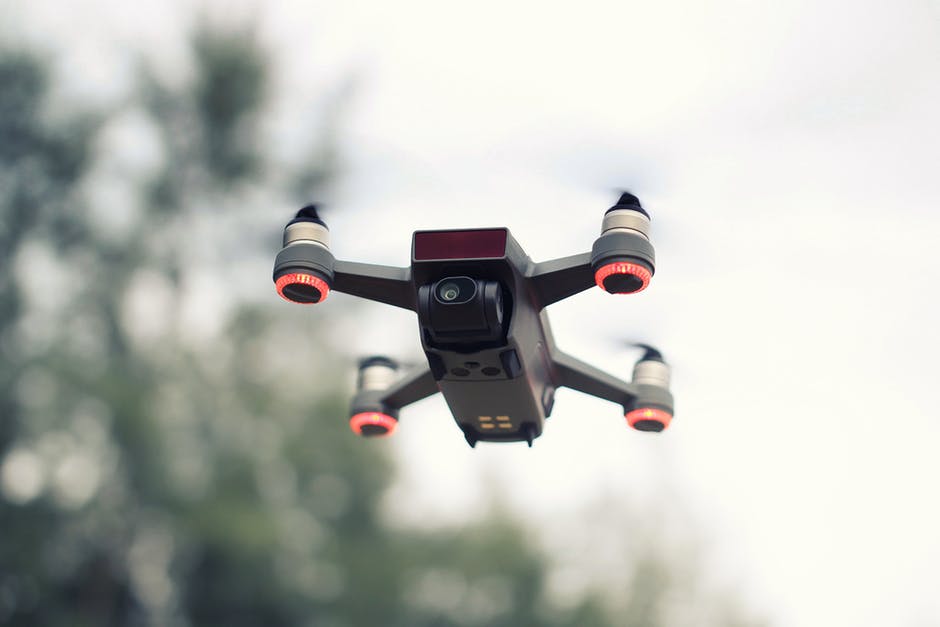

隨著科技不斷進步,傳統工程測量作業也迎來改變,近年來無人機UAV盛行,再搭配各家廠商所研發的實景建模軟體,在工程上帶來許多革新的改變。

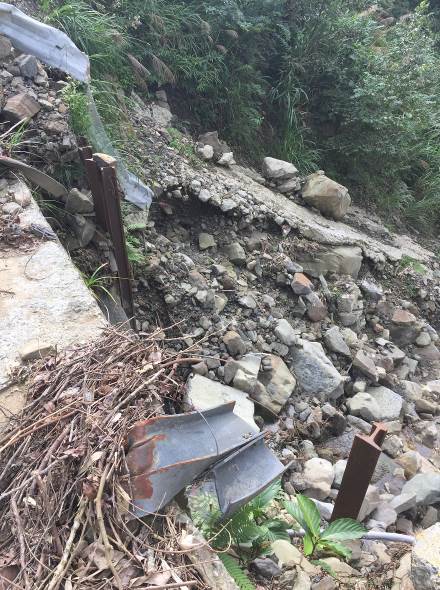

在過去,工程常發生因調查不夠確實而發生影響周邊環境的情況,為了解決問題浪費掉許多成本,但在實景模擬軟體問世以來,許多因傳統測量無法完成的情況獲得改善。



以下小編整理了幾個常用實景建模軟體,能搭配空拍機廣泛應用在工程設計上。

 measure03measure04







1.    Agisoft PhotoScan

Agisoft PhotoScan可對含有定位資料的圖像進行攝影測量處理並生成3D空間數據,分析大量數據並精細呈現物體紋理,能針對精細物體進行建模。



特色:具有密集點雲細部編輯及分類功能,並能生成動態場景4D建模。

measure05

圖片來源: Agisoft PhotoScan官網



影片來源:Youtube







2.    Pix4D

Pix4D將來自任何相機的圖像轉換為精確的地圖和模型,可用於城市規劃,地形建模,大規模繪圖,地籍等等。



特色:操作簡單便捷並能結合行動裝置及雲端空間。

measure06

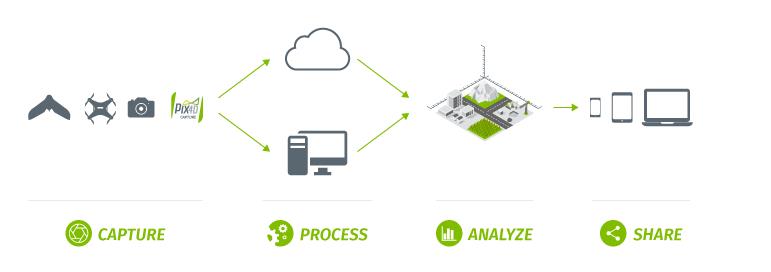

圖片及影片來源:PIX4D官網





3.    ContextCapture

ContextCapture,可以從簡單的照片中生成現有真實世界實景3D模型,能便捷的建立出大數據模型,以便輕鬆快速地為設計、施工和運營決策提供背景信息。



特色:能搭配的編輯及渲染軟體多,在生成模型後還能在模型進行調整美化。

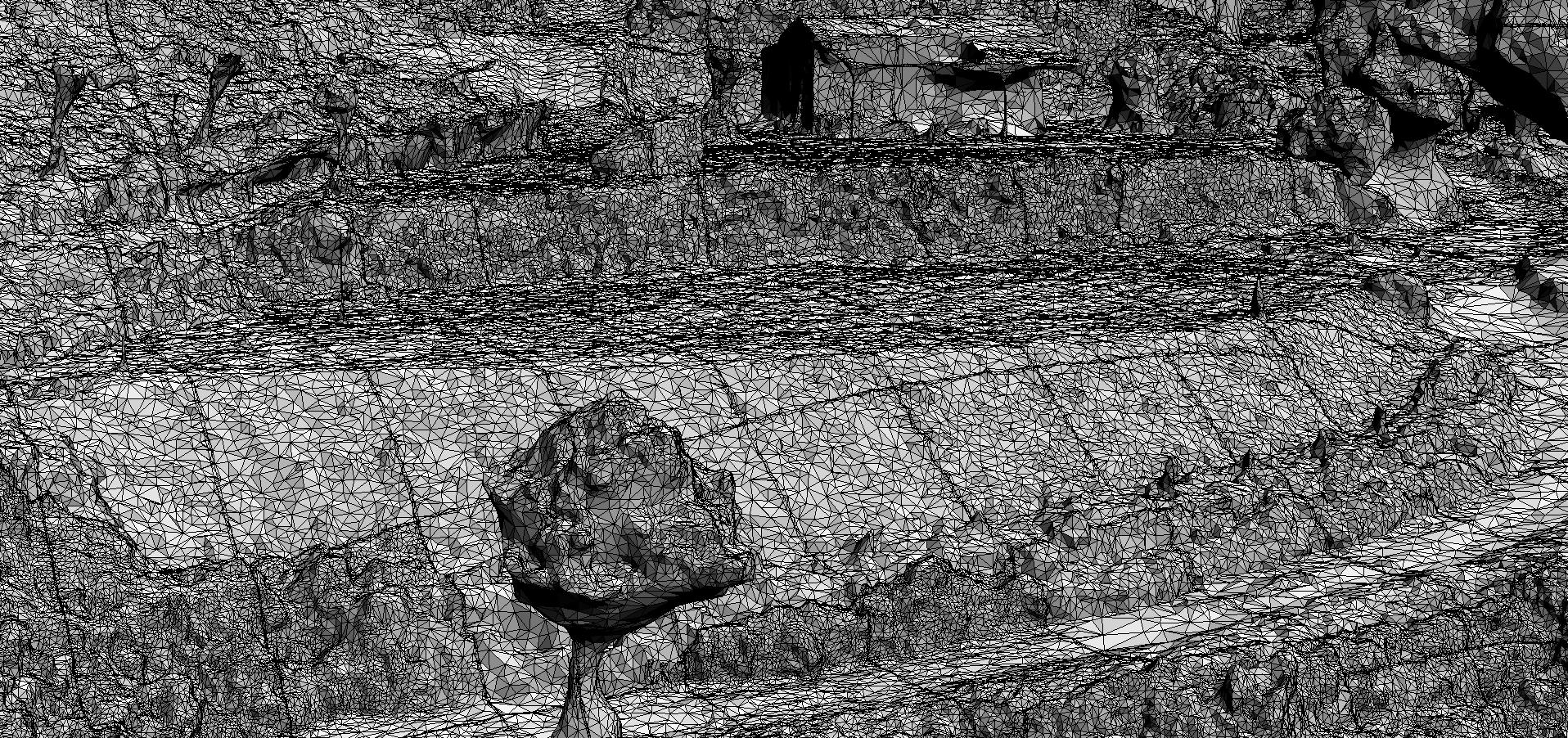

measure07

measure08

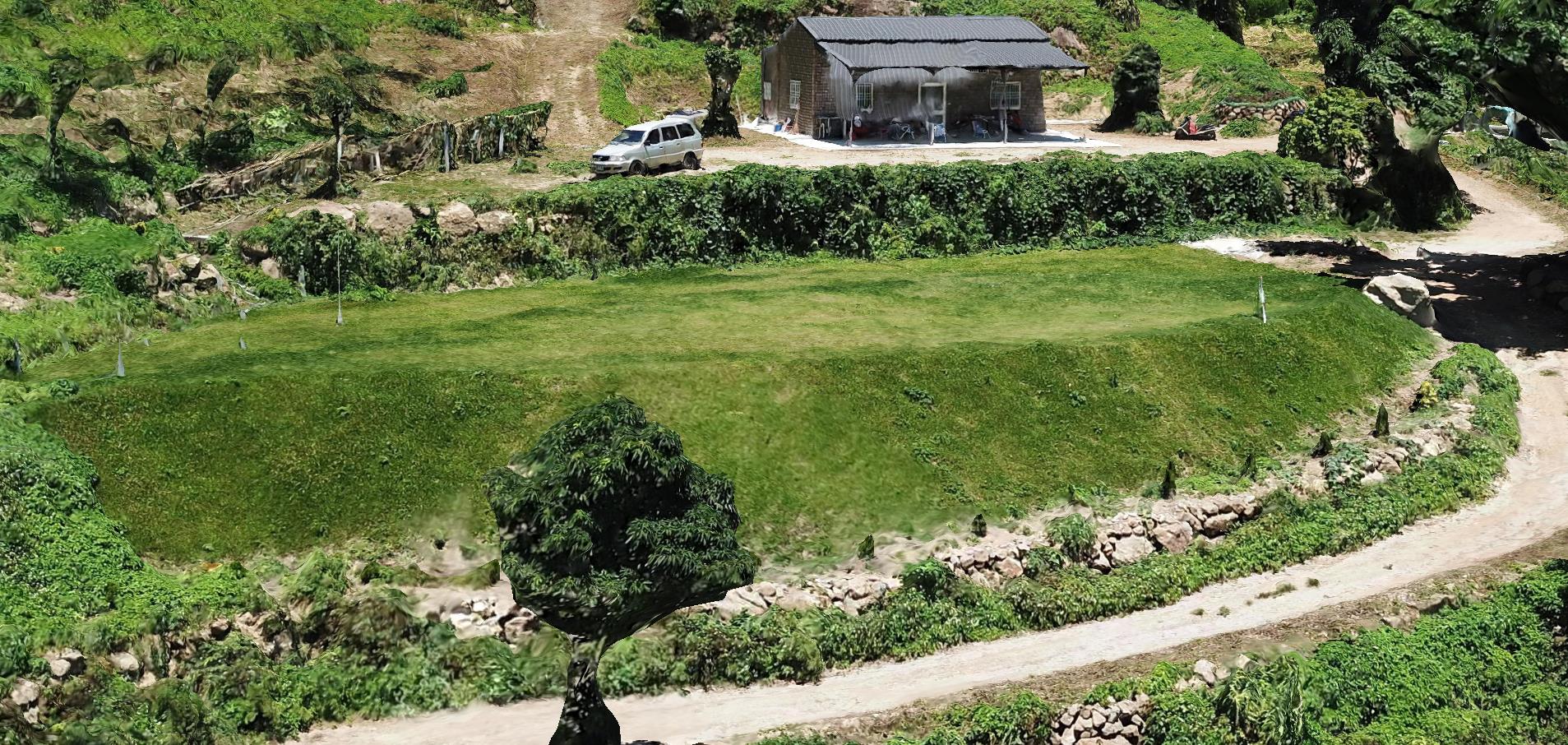

圖片來源: 勁錩企業有限公司



影片來源:Contextcapture官網





4.    DatuMate

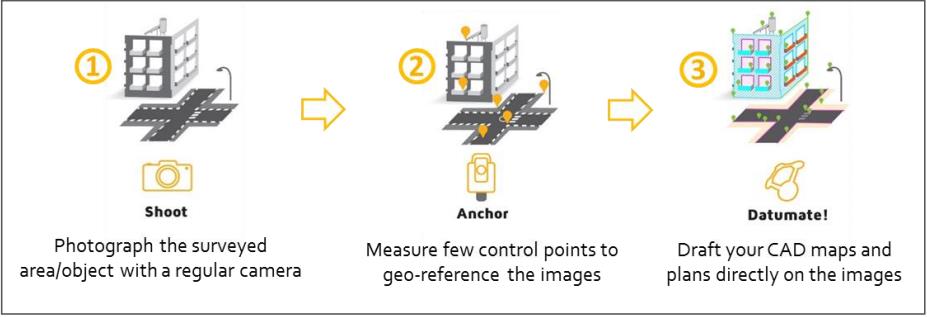

Datumate可利用無人機自動獲取測量區域的數值地形模型 (DTM),測量區域的3D模型生成能用CAD DXF 文件格式保存並在CAD中進行編輯,方便設計作業使用。



特色:能搭配常用工程軟體Autocad去進行模型輸出編輯,並有去地表植栽等附屬功能。

measure09

measure10

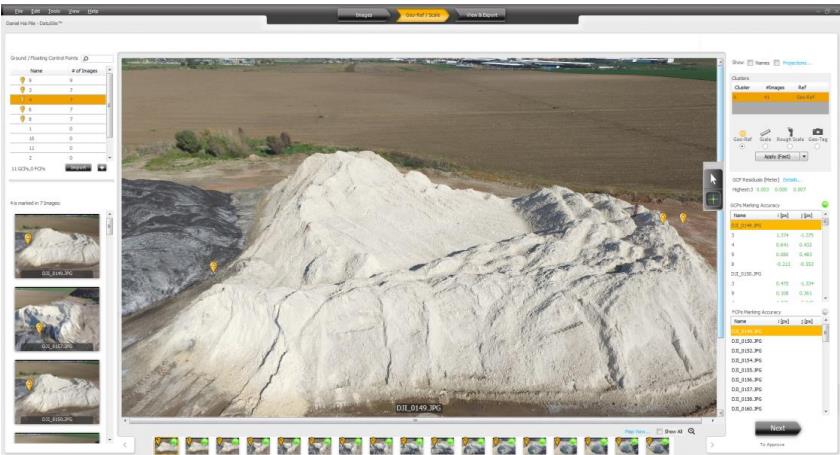

圖片來源:Datumate軟體介紹手冊



影片來源:Datumate官網





小結

近年來,營建署道路工程組有鑑於人本環境建置時,設計上多有細節容易忽略,完工後易造成人員損傷,所以在設計階段多建議設計單位可以附上實景模擬力求整體景觀及細節的顧及,有效減少前端失誤機會,擁有實景模擬技術將是營建業未來趨勢。



每種軟體都有其擅長且適合的部份,挑選到適合的軟體將會大大提升工作效率,空拍機飛行測量目前還是有精準度及遮蔽物問題,需要搭配現場測量去彌補3D模型的誤差,但隨著軟體升級及硬體開發,精確度將逐漸提升,傳統土木營建業也近一步邁向科技時代,或許有朝一日不用出門就能用機器完成全部測繪工作呢!







NickYang編
