輕鋼構 的優勢
輕鋼構 (Light Gauge Steel,LGS)絕大部分是以冷軋型鋼材料組合而成,與台灣常見的H型鋼不同,H型鋼是採用熱軋型鋼,根據Steel Deck Institute (SDI) 提及,輕鋼構之冷軋鋼具有以下幾點優勢:
- 重量輕
- 強度及韌性高
- 耐震性佳
- 可先預製及進行大量製造
- 快速且便捷的設置及建造
- 大幅降低因天氣造成的延誤
- 細節更準確
- 不會因環境溫度影響收縮和移動
- 不需要模板
- 有效防腐、防白蟻
- 質量均勻
- 易於運輸及裝卸
- 不具可燃性
- 可回收材料
- 建築面板及壁版可以為水電導管線提供封閉的單元格
以下為大家介紹幾種輕鋼構在建築上的應用:
一、舊屋改建

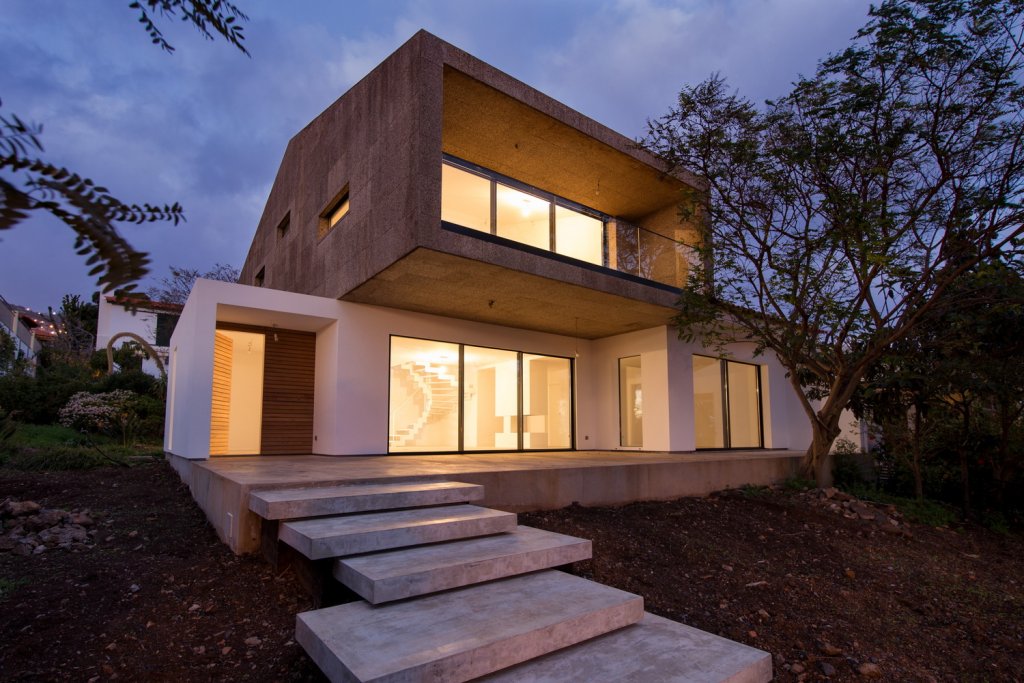

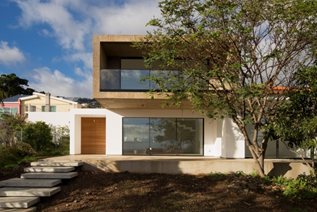

PEC House
建築公司: Mayer & Selders
建造時間: 2017
建築類型: 住宅
建設地點: 聖克魯斯, 葡萄牙
建地面積: 210平方公尺

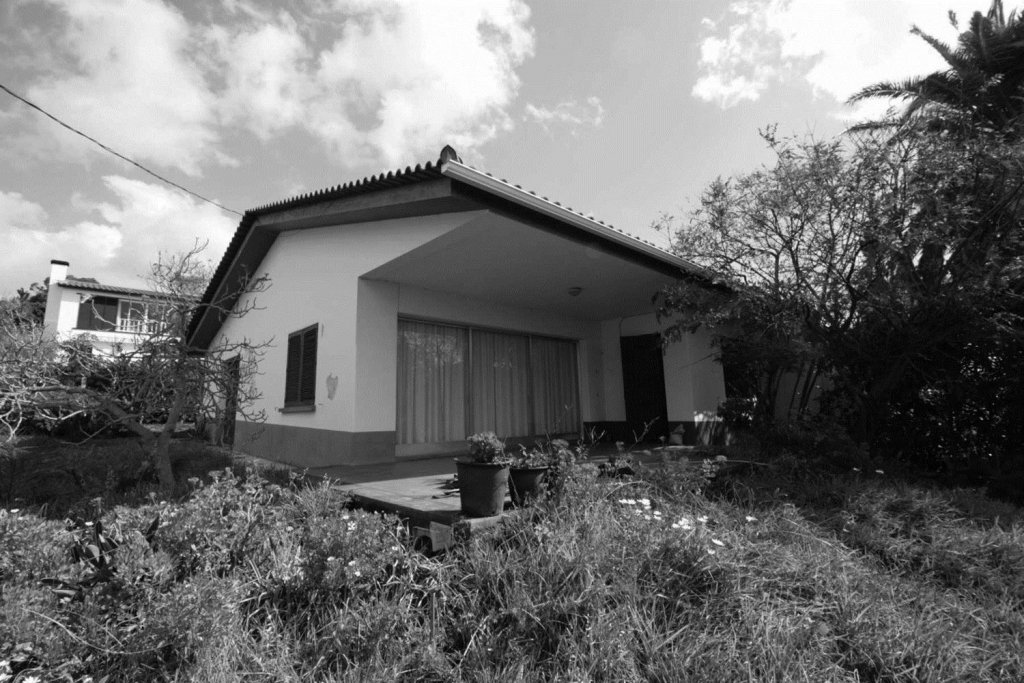

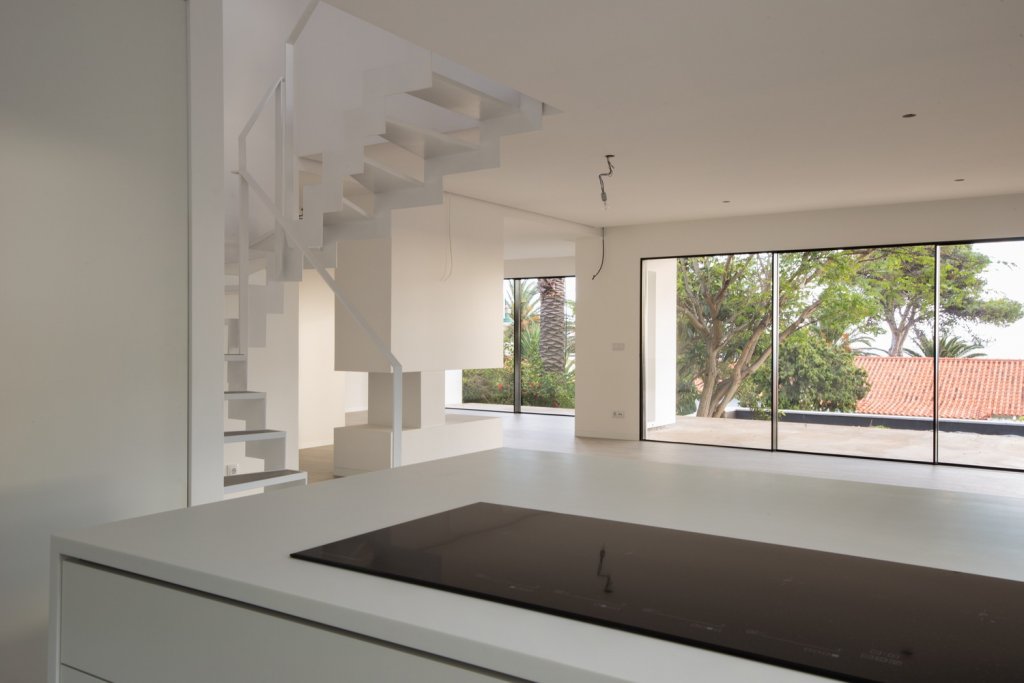

此案例為一棟半獨立式建築,將原本的單層住宅,利用輕鋼構改建為雙層。
原本只計畫將新增的二樓用輕鋼構建造,保留大部分的一樓空間且僅拆除一些內牆,但是由於原始的建築物結構非常脆弱,因此建築師最後決定將整棟建築使用輕鋼構做框架來重建。

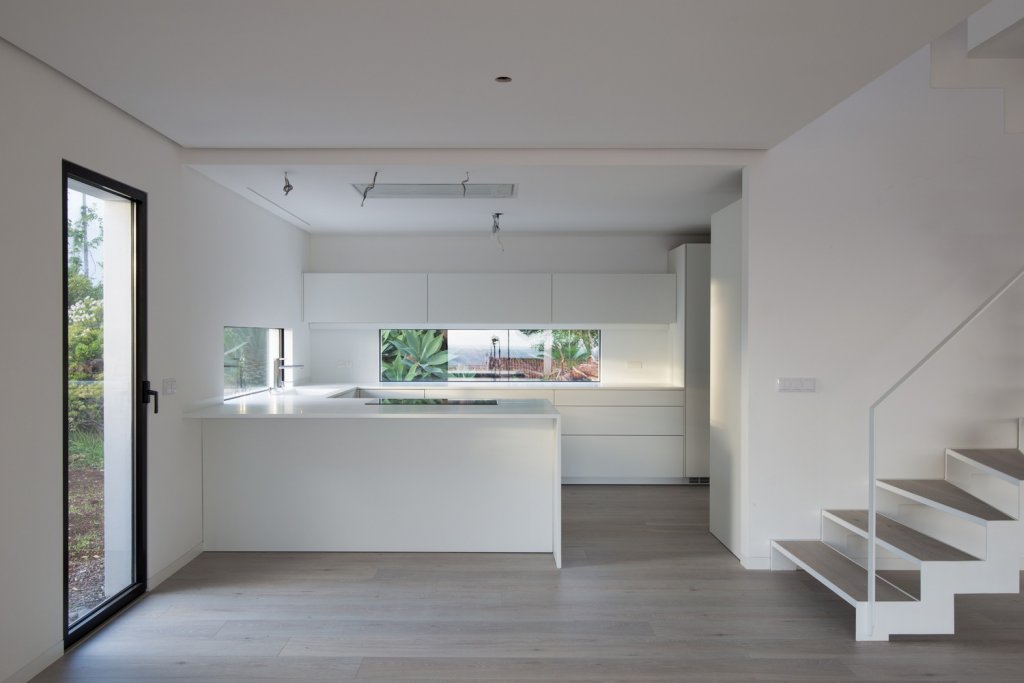

由於原始建築物不做更改,因此建築師的目標是創造新空間,讓新的空間與舊建築物融合在一起之外,並且賦予它有個現代式的外觀,使其與原始建築物保留的部分有所區別。
< 以上資料來源: ArchDaily、Mayer & Selders >
二、 建築與自然融合
Metal House
建築公司: Hamonic + Masson & Associés
建造時間: 2003
建築類型: 住宅
建設地點: 巴黎, 法國
建地面積: 180平方公尺
此案例為2003年在巴黎Parc de la Villette公園內建造的兩座臨時住宅之一。在對外開放的一年時間裡吸引了將近5萬名參訪者,之後並以58,000歐元 (台幣約2百萬元) 拍賣售出。

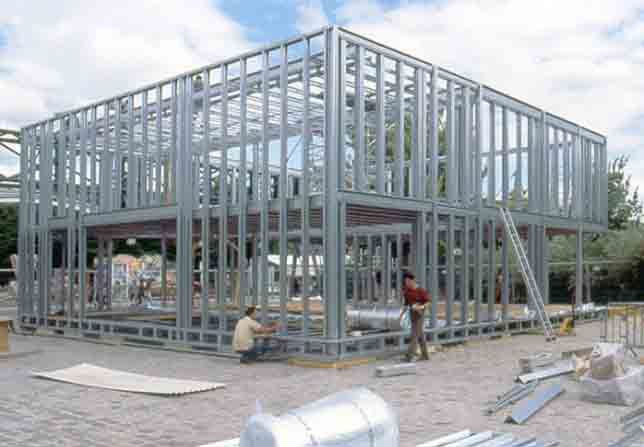

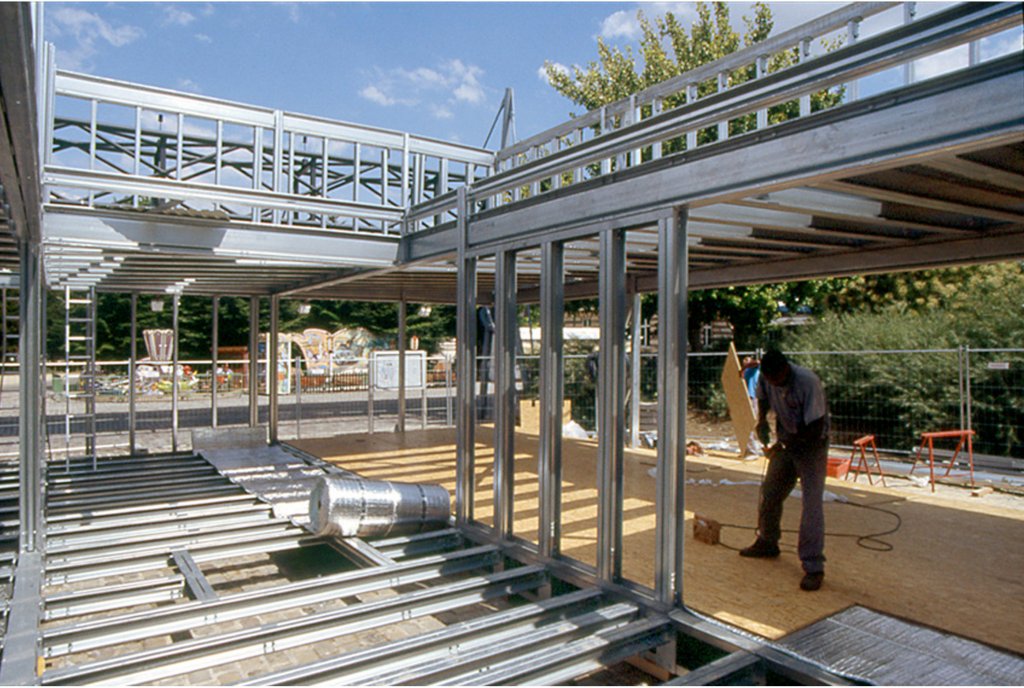

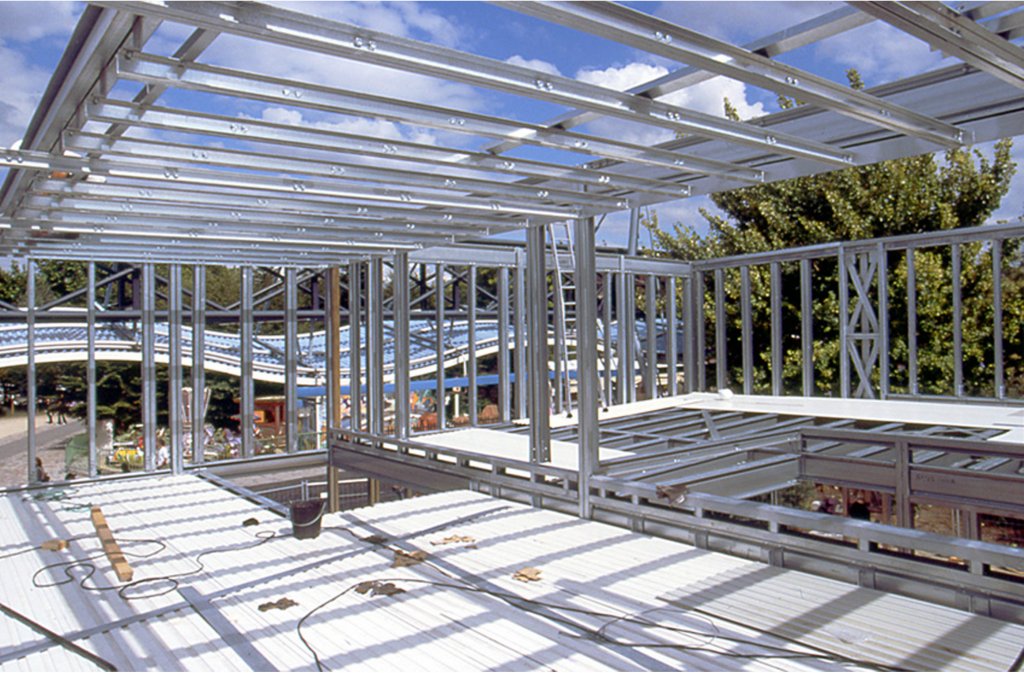

由於這棟建築是臨時的,因此採用創新的建築設計,使用模組化的輕鋼構方式,僅花費約兩周的時間完成建造。模組化的輕鋼構建構方式不僅保留了施工基地的乾淨,甚至讓整棟建築物在展後完全的被拆卸和保存,並於三年後在法國諾曼第重新建造。

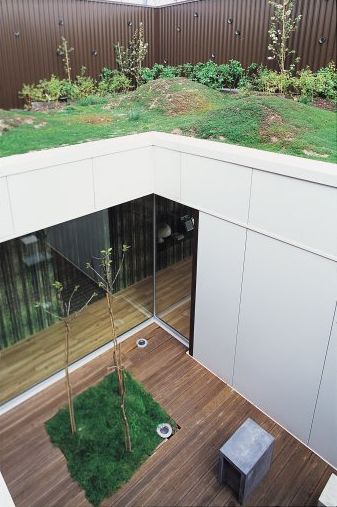

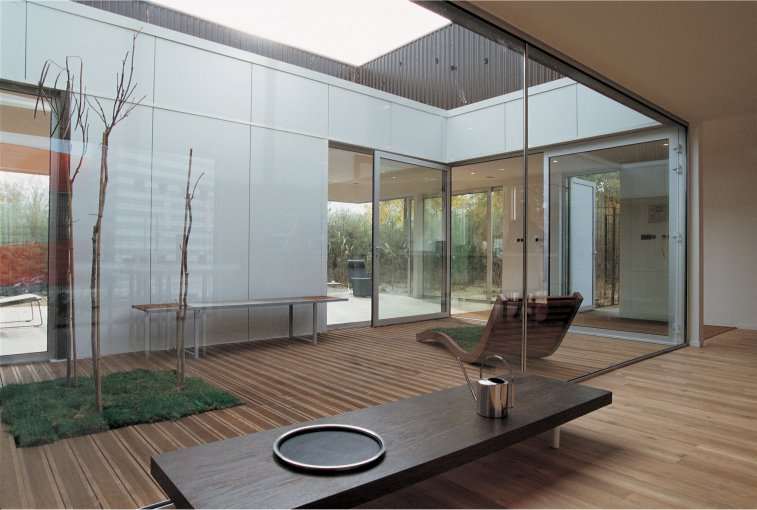

這棟住宅有著建築師巧妙的空間運用及景觀設計。它擁有一個天井且有個植栽區,能透過陽光的照射,增加一樓室內空間充足的採光,天井中的植被也為室內增添綠意。
二樓大部分是一個封閉的景觀區域,這裡到處都是奇形怪狀的土丘、溝渠,連結了外面的大自然和一樓的主臥室,更是與天井相通的兒童專用祕密花園。

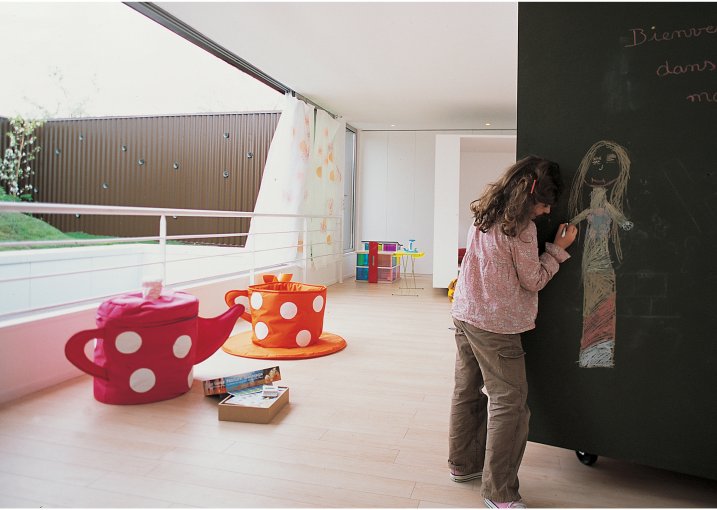

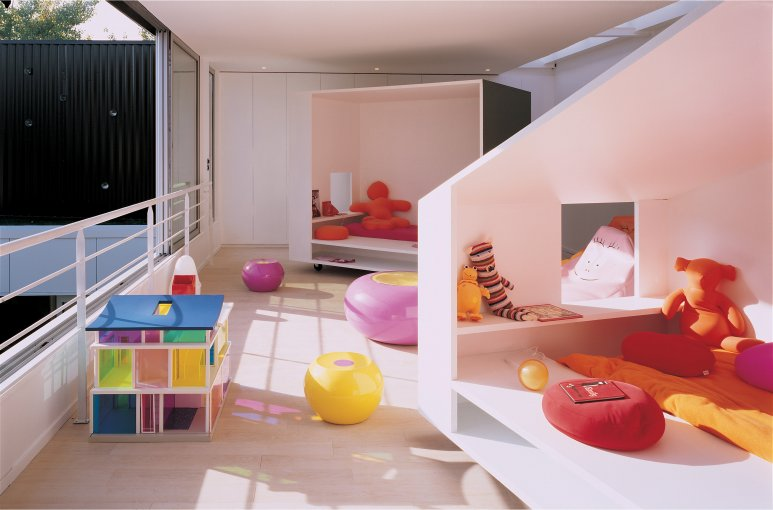

與趣味性十足的祕密花園相互呼應的,是二樓唯一的室內空間─兒童房,諾大的開放空間與窗外的大自然相融合。

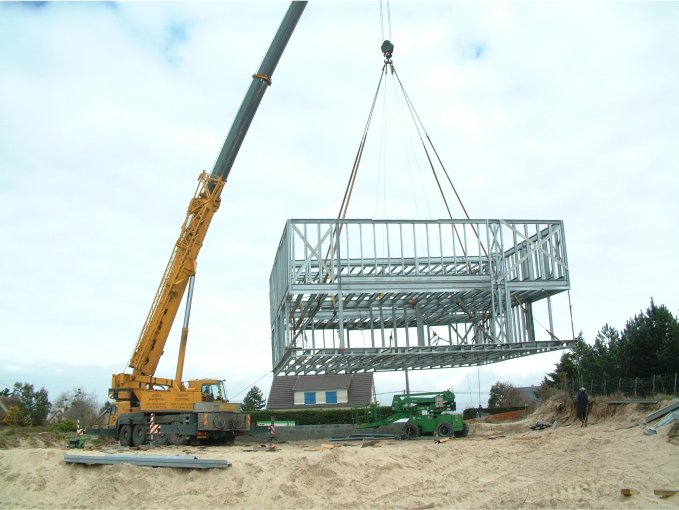

這個住宅的輕鋼構建構方式、活潑和流暢的生活空間,激發了屋主想為它找尋另一個地點的想法,經過簡單的改裝之後,於2007年成功地將整棟雙層建築搬到了距離大海800公尺的新基地。
< 以上資料來源: Hamonic + Masson & Associés >
三、 樓層屋頂加蓋

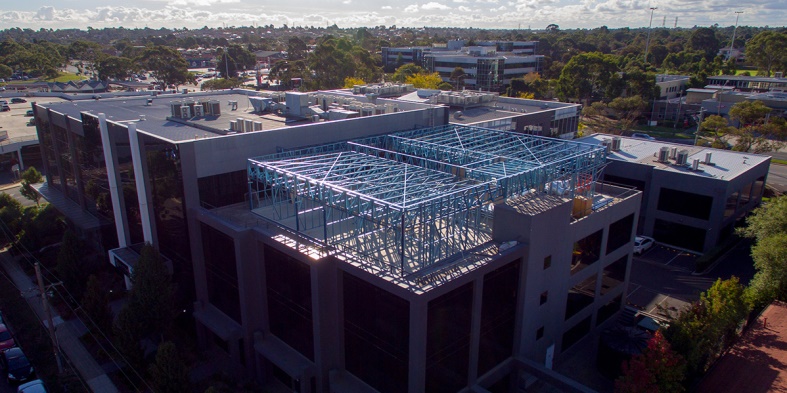

Brandon Park Office Extension
建築師: Cosentino Group
建設公司: Hallmarc
建築類型: 辦公大樓
建設地點: 墨爾本, 澳洲
結構公司: SBS Group

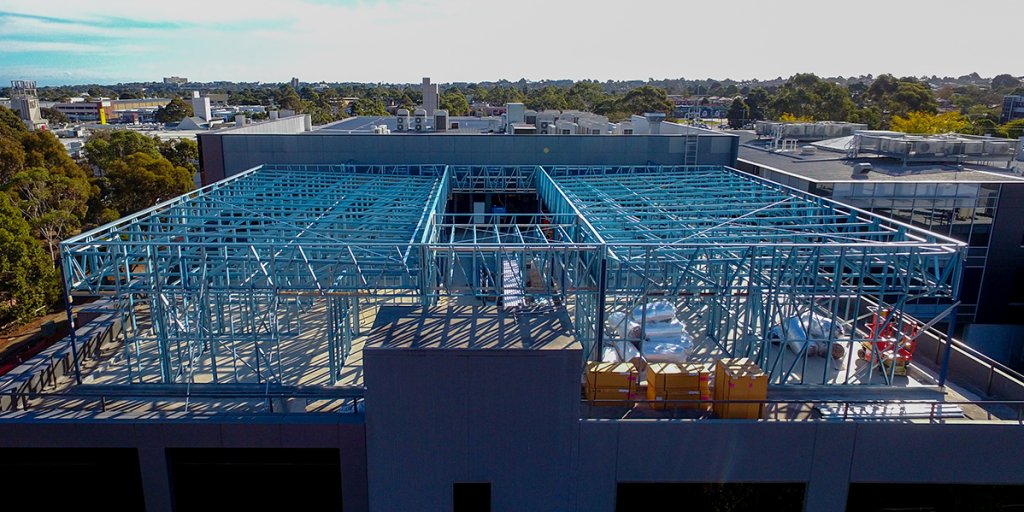

此案例當初是想尋找更智能的方式,在現有辦公大樓的樓頂加蓋一層,建築師因此想到了一個便捷且能夠有效率生產的解決方案,就是使用輕鋼構作為加蓋結構的材料。結構公司也認為輕鋼構確實可以替代最初決定使用的昂貴結構鋼,並可削減相當的數量。

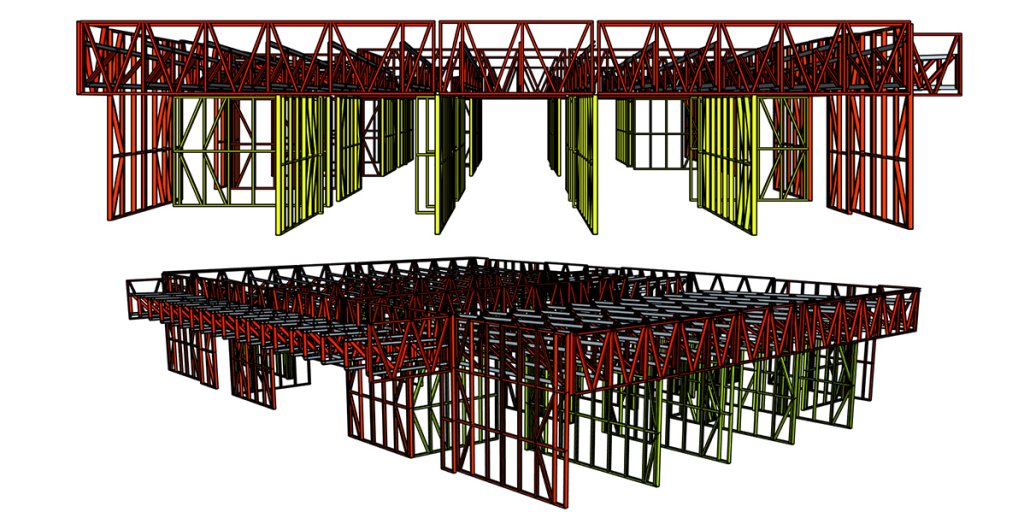

所有的牆壁和屋頂桁架均採用BHP的優質Truecore鋼製材料建造,並結合室內細節詳圖、3D模擬建造、房屋構架放樣。
模組化製造的優勢使輕鋼構架能夠快速且有效地安裝,預製的框架是筆直、堅固、準確的,因此樓層結構不會出現像使用木材時經常會發生的收縮、腐蝕或扭曲等風險。
< 以上資料來源: SBS Group >
四、 可移動式建築

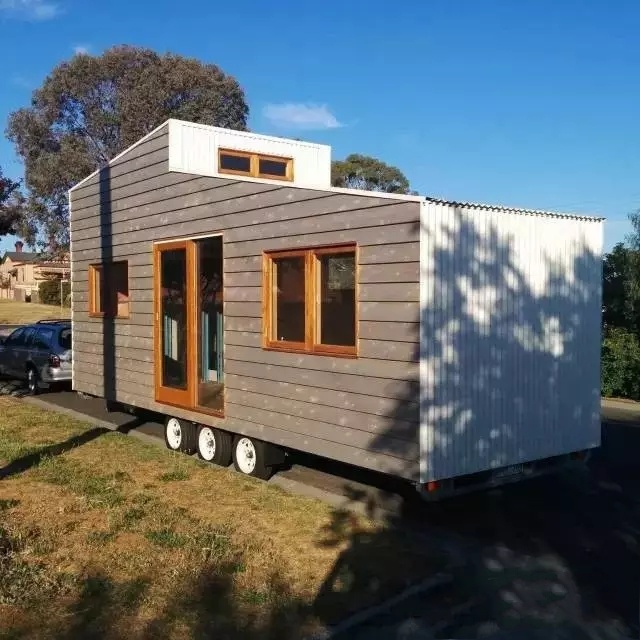

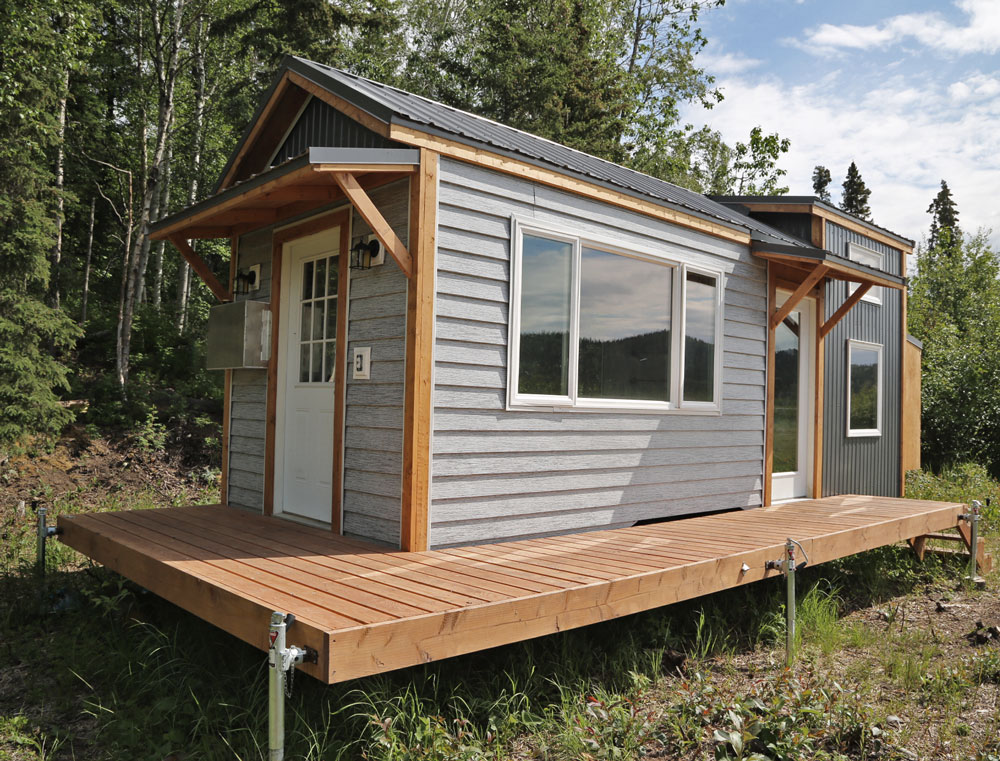

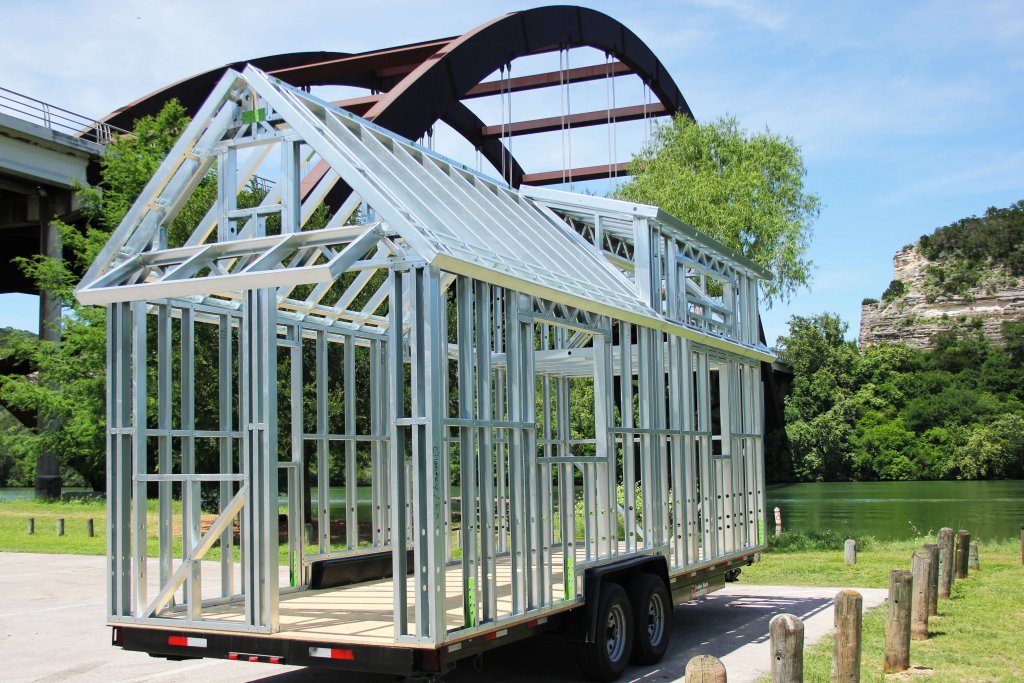

Tiny House with Trailer
建築公司: WZH Modular House
建築類型: 旅行小屋
建設地點: 中國大陸
建地尺寸: 10 – 40平方公尺
建物重量: 大約500公斤
鋼材等級: G550
表面材料: 鍍鋁鋅合金

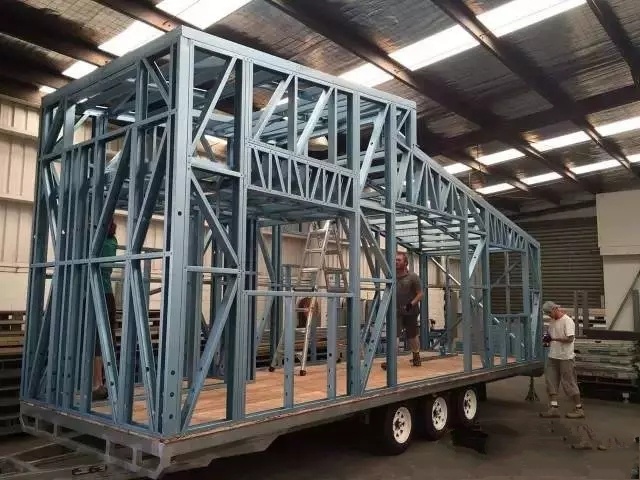

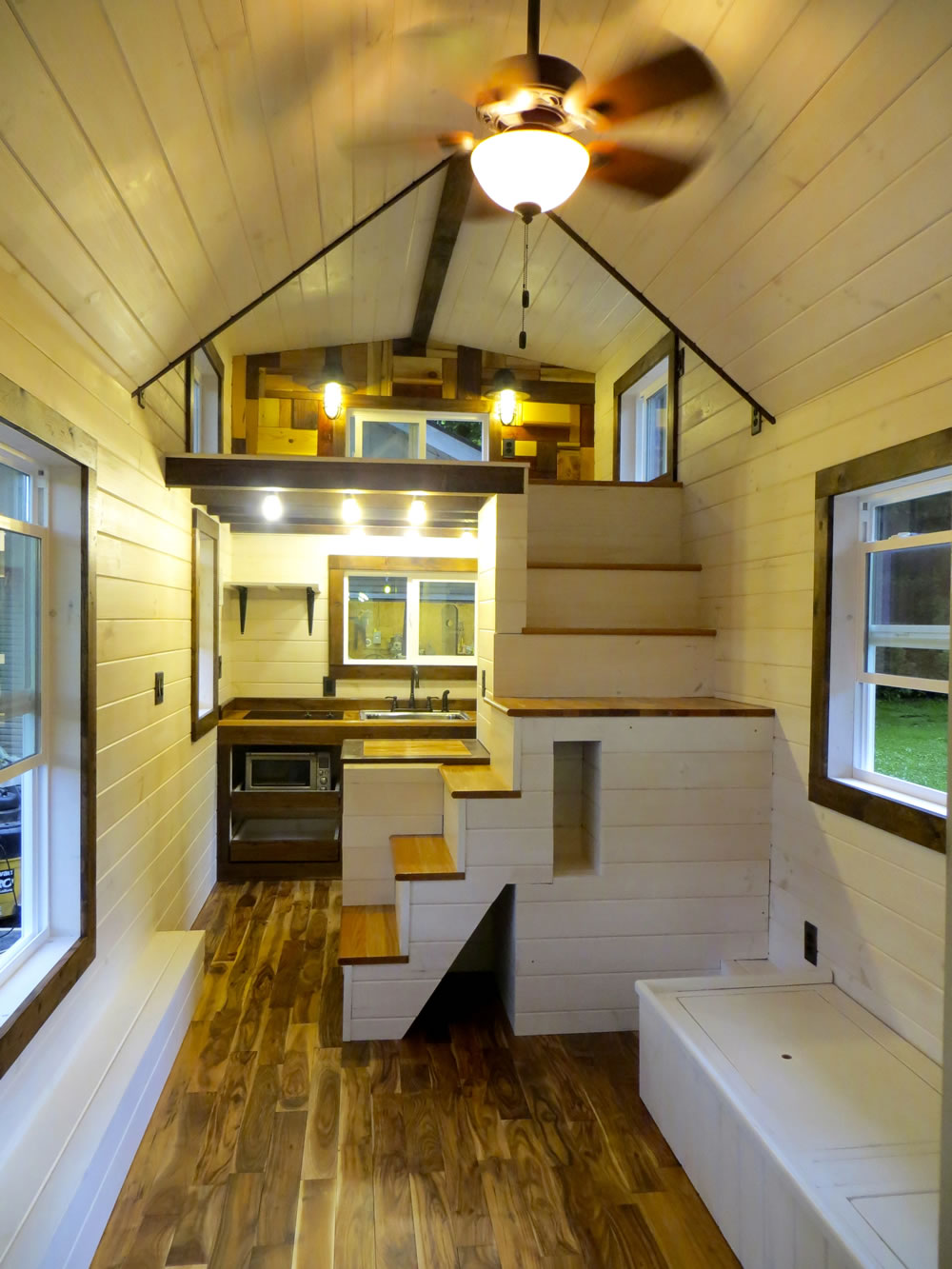

此案例使用輕鋼構架模組化的方式來建構旅行小屋,不僅施工快速和容易組裝,輕鋼結構也十分耐用、持久且經濟實惠。輕鋼構的重量不同於一般的木材和重鋼構件,雖然可能比木構架還來得重,但輕鋼架確實堅如磐石,能夠使小屋在移動時不會影響到結構。
因為是使用模組化的方式建構,較大尺寸的項目可以將材料運送到基地組裝或是指導屋主親自動手組裝,而較小尺寸的項目是直接將組裝完成的小屋由貨櫃載裝運送。
主要結構: 輕鋼構
外牆系統:輕鋼構架、玻璃棉、布魯牆板、外牆裝飾材料
內牆系統:
普通牆–輕鋼構架、玻璃棉、石膏板、油灰、油漆
防水牆–輕鋼構架、玻璃棉、防水膜、水泥板、牆磚
屋頂:輕鋼屋架、玻璃棉、布魯牆板、SBS防水材料、屋瓦
天花板:石膏板或鋁板
地板:木板或瓷磚
窗架:鋁合金或塑料鋼
門:鋼質防盜門、木門、鋁合金門
室內單元:淋浴間、衛生間、廚房
小屋材料優點:
防風性–可以承受大約60m/s (公尺/秒) 的強風
隔熱性–玻璃棉作為基本的隔熱材料,還能加裝PS板提高隔熱性能
使用壽命長–50 ~ 70年
經濟實惠–比傳統房屋節省40% ~ 60% 的人工成本和施工時間
環保–房屋材料均可回收
< 以上資料來源: WZH Modular House >
輕鋼構與傳統建材不同,可以預先製造

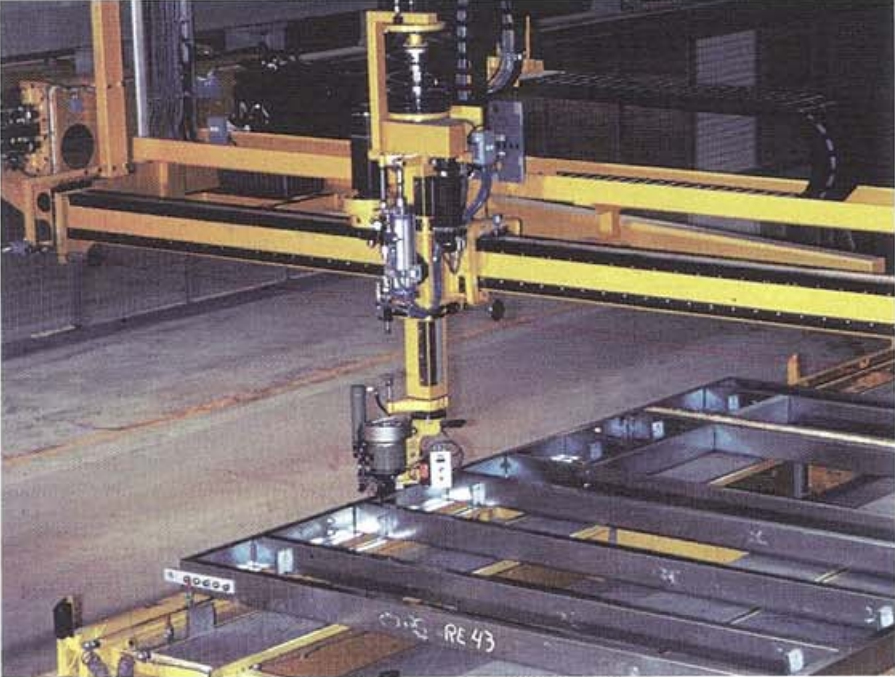

輕鋼構框架結構系統的建築設計與一般常見的高樓大廈遵循不一樣的原則,由預先訂製好不同尺寸的冷軋型鋼構材組合而成,可以在工地現場或工廠組裝。
輕鋼構的用途和其與材料的結合
輕鋼構框架面板具有重量輕、承載能力高和建造用途廣泛等優點。大部分的承包商通常選擇乾法施工來設置辦公室、倉庫或生產場所,然而,在一些國家有相當大比例的私人建築和多層住宅也在使用輕鋼構以達到較低成本的建造。這種新產品是由較薄的鋼板結合改進的電鍍和絕緣材料,使輕鋼構成為一個創新的選擇,也運用在越來越多的現代建築當中。
輕鋼構在國外可用相比一般鋼筋混擬土較低的成本建造大約四層樓的建築,由於其多樣的截面、顏色、裝配技術、與其他各種材料的結合以及成型技術,使其得以在許多方面實際應用,而其可循環利用的特性也是建造住宅建築的優勢。輕型鋼的結構通常覆蓋著薄板,而用於覆蓋截面的材料選擇和使用材料的厚度,則取決於各個部分的物理限制。舉例來說,對於建築內部隔板,常常就會選擇石膏板或纖維石膏板,因為它們用於覆蓋輕型鋼時具有良好的聲學性能。最重要的是在火災發生時,它們能夠減少傳導到輕型鋼的熱能。
< 以上資料來源: European Lightweight Steel-framed Construction >
參考資料:
ArchDaily、Mayer & Selders
Hamonic + Masson & Associés
SBS Group
WZH Modular House
European Lightweight Steel-framed Construction
作者:2020/7/9 888營建互聯網 tung編譯
